Dimensionner une entrée d'air de VMC part des débits extraits dans les pièces de service. On recense ensuite les pièces principales, puis on choisit pour chacune un module compatible avec le système installé. Ce choix se vérifie par une étude et sa note de calcul.
Quels débits réglementaires relier aux entrées d’air ?
L'arrêté du 24 mars 1982 fixe le point de départ du calcul. Il donne des débits d'extraction par pièce de service selon le nombre de pièces principales du logement. Ces valeurs encadrent les entrées d'air, mais elles ne se transposent pas directement à chaque chambre.
Distinguer extraction et amenée d’air

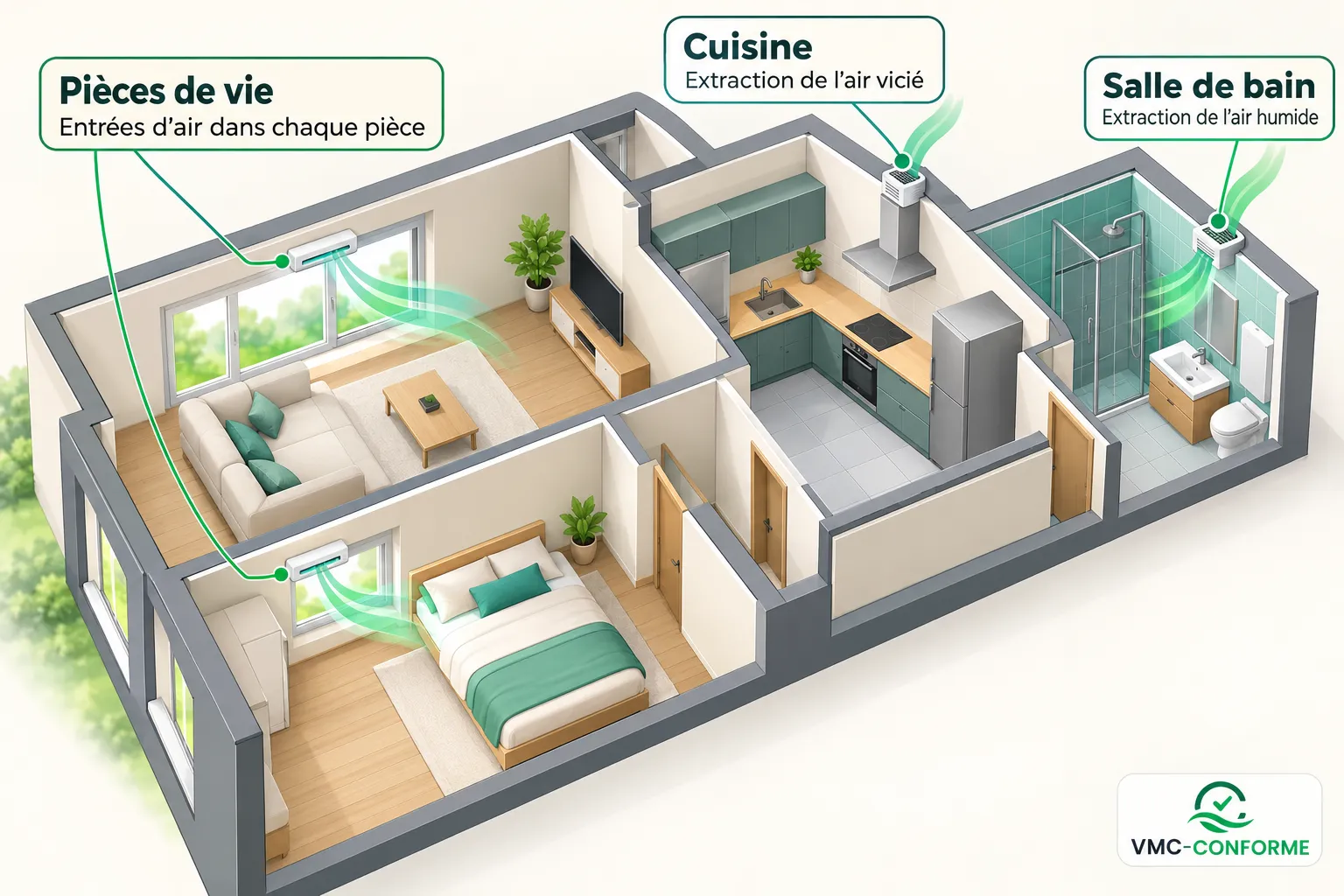

Dans les bâtiments d'habitation, l'arrêté du 24 mars 1982 prévoit des entrées d'air dans les pièces principales. Les sorties d'air se trouvent au moins dans la cuisine, la salle de bain ou de douches et les WC. Le renouvellement d'air traverse ainsi tout le logement, des pièces sèches vers les sanitaires.
Le débit d'extraction réglementaire s'applique à une pièce de service. Il ne donne pas le débit d'air nécessaire à chaque chambre. Diviser le débit total d'extraction par le nombre de chambres ne permet pas non plus de dimensionner leurs entrées d'air : ce calcul ignore le système et sa régulation.
Lire les débits selon le nombre de pièces principales
L'article 3 de l'arrêté du 24 mars 1982 fixe les débits extraits selon le nombre de pièces principales. Pour une pièce principale, la cuisine doit atteindre 75 m³/h. La salle de bains, une autre salle d'eau et le WC demandent chacun 15 m³/h.
Le débit de la cuisine augmente de 15 m³/h par pièce principale supplémentaire, jusqu'à 135 m³/h à partir de cinq pièces. Des WC sont considérés comme multiples dès que le logement en compte au moins deux.
| Pièces principales | Cuisine | Salle de bains ou de douches | Autre salle d'eau | WC unique | WC multiples |
| 1 | 75 m³/h | 15 m³/h | 15 m³/h | 15 m³/h | 15 m³/h |
| 2 | 90 m³/h | 15 m³/h | 15 m³/h | 15 m³/h | 15 m³/h |
| 3 | 105 m³/h | 30 m³/h | 15 m³/h | 15 m³/h | 15 m³/h |
| 4 | 120 m³/h | 30 m³/h | 15 m³/h | 15 m³/h | 30 m³/h |
| 5 et plus | 135 m³/h | 30 m³/h | 15 m³/h | 15 m³/h | 30 m³/h |
Dès que le logement atteint quatre pièces principales, les WC multiples passent à 30 m³/h, contre 15 m³/h pour un WC unique. Vérifiez ce point sur le plan avant de reporter les valeurs dans le calcul.
Ne pas confondre débits de référence et débits réduits
L'article 4 du même arrêté autorise une réduction des débits sous conditions. Le débit total extrait minimal est alors de 35 m³/h pour une pièce principale, 60 m³/h pour deux et 75 m³/h pour trois. Il passe ensuite à 90 m³/h pour quatre pièces et à 105 m³/h pour cinq. Pour six et sept pièces, il atteint 120 m³/h puis 135 m³/h.
Le débit réduit minimal en cuisine est de 20 m³/h pour une pièce principale et de 30 m³/h pour deux. À partir de trois pièces, il est de 45 m³/h. Ces valeurs réduites ne remplacent pas les débits de référence de l'article 3.
Combien d’entrées d’air et quels modules par pièce ?
Le nombre d'entrées dépend des pièces principales. Le module choisi dépend du système de ventilation. Ces deux étapes se traitent l'une après l'autre : un inventaire précis des pièces vient d'abord, puis une sélection conforme aux règles du système installé.
Recenser les pièces avant les fenêtres

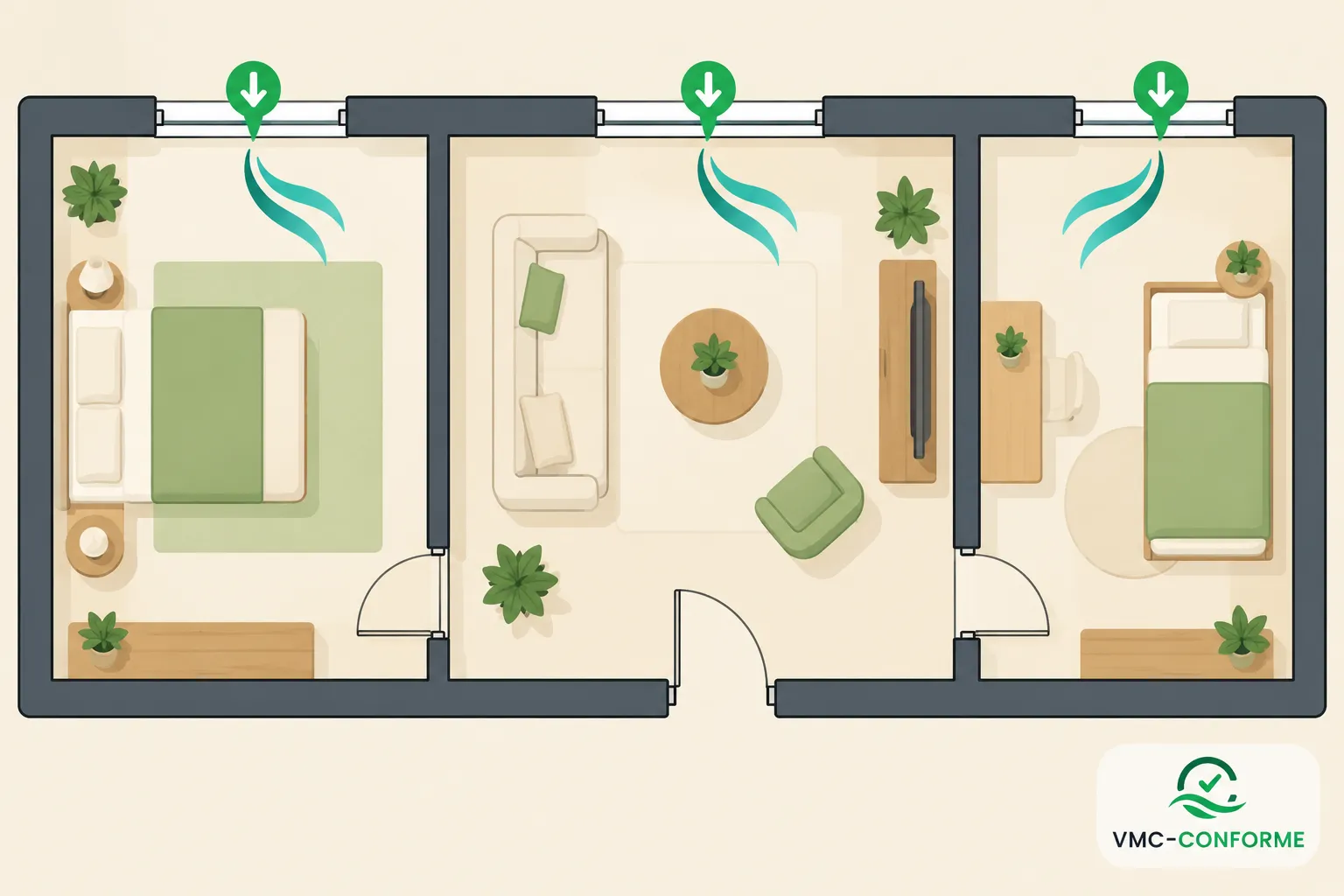

La règle générale prévoit une amenée d'air dans chaque pièce principale. L'inventaire suit trois étapes, dans cet ordre :
- Lister les pièces principales : séjour, chambres et toute autre pièce de vie du logement.
- Relever l'existant : noter, pièce par pièce, les entrées d'air déjà en place.
- Repérer les possibilités de pose : menuiseries, coffres ou murs susceptibles d'accueillir une entrée.
Le nombre de fenêtres ne fixe pas, à lui seul, le nombre d'entrées ni les débits d'amenée d'air à répartir. La surface réduite d'une petite chambre ne justifie pas non plus de supprimer son entrée ou de retenir un module inférieur aux exigences du système.
Choisir les modules d’une VMC simple flux
Pour déterminer le débit d'air d'une entrée autoréglable, on lit son module : c'est le débit mesuré sous une différence de pression de 20 Pa. Les recommandations RAGE de février 2013 citent notamment les modules de 22, 30 et 45 m³/h.
Le tableau d'exemples RAGE indique, pour deux pièces principales, un débit maximal extrait de 120 m³/h, avec 60 m³/h au séjour et 30 m³/h dans l'autre pièce. Pour trois pièces, le débit maximal est de 150 m³/h, avec 60 m³/h au séjour et 30 m³/h dans chaque autre pièce. Ces répartitions sont des exemples et non des modules réglementaires.
Adapter les entrées au système installé
Dans une ventilation mécanique contrôlée simple flux autoréglable, les entrées d'air sont autoréglables. En Hygro A, les bouches d'extraction réagissent à l'humidité tandis que les entrées restent autoréglables. En Hygro B, les deux éléments sont hygroréglables.
Le NF DTU 68.3 donne les règles techniques de la VMC simple flux autoréglable dans sa partie P1-1-2. Les systèmes hygroréglables relèvent du CPT 3615 V4 et de leur Avis Technique, qui précise quelles entrées sont compatibles. Le calcul des débits de référence reste le même, mais la sélection des entrées change selon le système.
Une VMC double flux insuffle en général l'air neuf mécaniquement dans les pièces principales. Le calcul des entrées en façade d'une VMC simple flux ne s'y applique pas.
Comment dimensionner les entrées sur un exemple chiffré ?
Un cas pédagogique rend la méthode concrète : un logement de quatre pièces principales, équipé d'une VMC simple flux autoréglable. On y suit les débits extraits, la répartition des modules, puis la vérification.
Établir les débits du logement étudié
Le logement comprend un séjour, trois chambres, une cuisine, une salle de bains et un WC séparé. Les débits de référence de l'article 3 sont les suivants :
- Cuisine : 120 m³/h pour quatre pièces principales.
- Salle de bains : 30 m³/h.
- WC séparé : 15 m³/h, puisqu'il est unique.
- Somme arithmétique : 165 m³/h, sans obligation d'extraire tous ces débits en même temps en permanence.
Sous les conditions de l'article 4, ce logement doit conserver un débit total d'extraction réduit d'au moins 90 m³/h. La cuisine doit garder au minimum 45 m³/h.
Répartir les modules entre séjour et chambres
Pour quatre pièces principales, le tableau RAGE de février 2013 indique un débit maximal extrait de 180 m³/h. Il retient 45 m³/h au séjour et 30 m³/h dans chacune des trois autres pièces. Appliquée à l'exemple, cette répartition totalise 135 m³/h de modules nominaux. Elle reste illustrative et ne valide aucune sélection pour une maison individuelle réelle.
Comparer ces 135 m³/h au régime réduit de 90 m³/h ne prouve pas la conformité. Le débit d'air réellement admis, la pression de fonctionnement et le débit d'extraction de chaque pièce doivent aussi être vérifiés.
Vérifier le calcul plutôt que les seuls totaux
La section de passage d'une entrée hygroréglable, en cm², ne se compare pas au module en m³/h d'une entrée autoréglable : son débit varie avec l'ouverture et la pression. Un dimensionnement VMC des entrées vérifie pièce par pièce la compatibilité avec le système et la cohérence entre admissions et extractions selon les modes de fonctionnement. Vmc-conforme propose un calculateur gratuit des débits de référence, qui ne remplace pas l'étude et sa note de calcul détaillées dans le dimensionnement VMC selon la RE2020.
Comment vérifier leur fonctionnement après la pose ?
Une entrée bien choisie peut fournir un débit insuffisant une fois posée. Trois points se vérifient alors : les passages entre pièces, l'état des réservations et le confort des occupants.
Maintenir la circulation entre les pièces
La circulation de l'air doit rester possible des pièces principales vers les pièces de service, même portes fermées. Quatre situations demandent une attention particulière :
- Passages de transfert trop restrictifs : ils réduisent le débit réellement admis par les entrées.
- Suite parentale : le seul détalonnage entre chambre et salle d'eau ne garantit pas le balayage si la porte du couloir est étanche.
- Pièce humide ouverte : la FAQ RE2020 n° 206 du ministère chargé du logement la traite comme un volume distinct, même sans porte.
- Studio : l'arrivée d'air du séjour et l'extraction de la salle d'eau s'examinent séparément.
Dans ces deux derniers cas, l'amenée d'air est attendue dans la pièce de vie et l'extraction dans le volume humide. Positionnez les entrées en conséquence.
Contrôler les réservations et les obstacles
En VMC simple flux, l'entrée d'air se pose selon le dispositif retenu :
- Dans la menuiserie : intégrée au cadre de la fenêtre.
- Dans le coffre de volet roulant : le passage d'air traverse le coffre.
- En traversée de mur : l'orifice est indépendant des ouvrants.
Pour une VMC en rénovation, vérifiez la mortaise ou la réservation existante avant de choisir l'entrée. Remplacer les fenêtres ou les coffres peut modifier les passages d'air disponibles : les entrées se revérifient alors.
Le passage doit rester libre malgré le volet, le doublage ou l'isolant. L'article 16 de l'arrêté du 24 mars 1982 exige aussi que les dispositifs d'entrée et de sortie d'air restent facilement nettoyables.
Préserver le confort et vérifier sur site
L'article 15 de l'arrêté du 24 mars 1982 demande que l'emplacement des entrées évite l'inconfort et les désordres. À débit égal, deux entrées peuvent offrir une performance acoustique différente. Les recommandations RAGE de février 2013 citent 36 ou 39 dB à titre d'exemple. L'isolement de façade dépend aussi des fenêtres, des murs, des coffres et de la mise en œuvre.
Pour les logements neufs soumis à la RE2020, l'arrêté du 9 décembre 2021 prévoit, depuis le 1er janvier 2024, la vérification de la ventilation et la mesure de ses performances par une personne reconnue compétente. La note de calcul ne remplace pas ce contrôle. Vmc-conforme intègre la vérification des entrées d'air pièce par pièce dans ses formules d'étude de dimensionnement VMC.
Foire aux questions
Que prévoit le NF DTU 68.3 pour les entrées d'air d'une VMC ?
Le NF DTU 68.3 est une référence technique, notamment dans sa partie P1-1-2 consacrée à la VMC simple flux autoréglable. Il ne donne pas de tableau universel du débit de chaque entrée par chambre. Ses prescriptions ne viennent pas de l'arrêté du 24 mars 1982. Les systèmes hygroréglables relèvent du CPT 3615 V4 et de leur Avis Technique.
Peut-on boucher une entrée d'air qui laisse passer du bruit ou un courant d'air ?
Non. L'arrêté du 24 mars 1982 prévoit des entrées autoréglables ou réglables par l'occupant, mais jamais obturables. En cas de gêne, vérifiez l'emplacement, l'orientation du flux, la performance acoustique et la compatibilité de l'entrée.
Faut-il changer les entrées d'air lors du passage à une VMC hygroréglable ?
Selon les recommandations RAGE de février 2013, en Hygro A, les entrées autoréglables existantes peuvent être conservées si elles respectent l'Avis Technique du système. En Hygro B, elles doivent être remplacées par des entrées hygroréglables compatibles. Dans les deux cas, c'est la compatibilité avec le système qui décide, et non le seul débit affiché.
