Coupler une VMC double flux avec la climatisation : guide complet

Sommaire

• Comprendre la VMC double flux et ses limites
• Coupler la VMC à une climatisation gainable
• Dimensionner la ventilation et choisir la solution
• Foire aux questions

Ajouter une climatisation à une VMC double flux soulève des questions techniques précises : compatibilité des réseaux, débits réglementaires, isolation des gaines et choix de la solution selon le logement. Ce guide présente les principes de couplage, les limites à connaître avant toute intervention et les étapes de dimensionnement conformes au DTU 68.3, afin de préserver les performances et la conformité de l’installation. Pour approfondir les obligations applicables, consultez la réglementation VMC logement ou découvrez les formules d’études VMC conformes, avec note de calcul et attestation livrées sous 48 à 72 heures.

Comprendre la VMC double flux et ses limites

Une VMC double flux assure une aération générale et permanente du logement, conformément à l’arrêté du 24 mars 1982. Elle renouvelle l’air intérieur en continu, filtre les poussières et les pollens avant insufflation, puis récupère les calories de l’air extrait pour tempérer l’air neuf entrant.

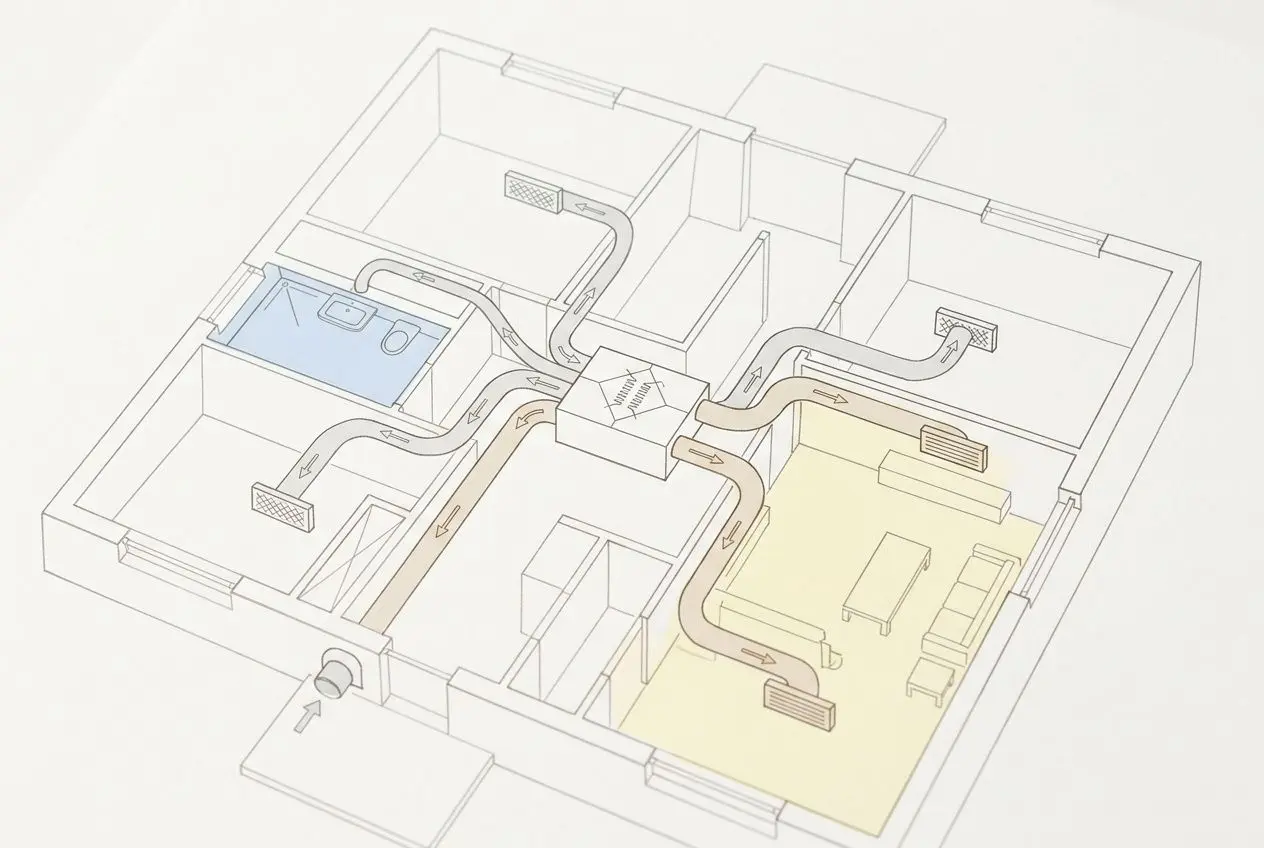

Deux réseaux pour renouveler l’air

La VMC double flux repose sur deux réseaux distincts. Le premier extrait l’air vicié de la cuisine, des salles de bains et des WC; le second distribue l’air neuf filtré dans les pièces de vie. Ces circuits restent physiquement séparés et remplissent des fonctions différentes.

La VMC double-flux récupère jusqu’à 90 % de la chaleur de l’air extrait grâce à son échangeur thermique. En hiver, cette énergie sert à préchauffer l’air entrant et à réduire les besoins en chauffage. Ce transfert limite les déperditions lorsque le logement est correctement isolé.

Les filtres retiennent les particules fines, les pollens et les résidus avant l’insufflation. Cette filtration améliore la qualité de l’air intérieur, indépendamment d’une fonction de rafraîchissement. Le DTU 68.3 encadre la conception, le dimensionnement et la mise en œuvre des gaines et du réseau de ventilation, dans les installations neuves comme dans l’existant.

Rafraîchir sans produire de froid

La VMC double flux ne produit pas de froid : elle renouvelle, filtre et tempère l’air neuf, sans circuit frigorifique. En été, son bypass peut faire circuler l’air extérieur autour de l’échangeur lorsqu’il est plus frais que l’air du logement. Ce fonctionnement favorise un rafraîchissement passif, notamment la nuit.

Une climatisation réversible permet de maintenir une température stable en complément, surtout pendant les périodes de forte chaleur. Le seul renouvellement d’air ne suffit alors pas. Le choix entre une VMC double flux ou simple flux dépend notamment de l’objectif thermique : la double flux est pertinente lorsque le logement est bien isolé et que la maîtrise des pertes de chaleur constitue une priorité.

Selon les modèles, le bypass s’active manuellement ou automatiquement. Son efficacité dépend de l’écart de température entre l’intérieur et l’extérieur, de l’inertie du bâtiment et des apports solaires. Il ne remplace pas un climatiseur et ne peut pas réchauffer l’air ni le refroidir sous la température extérieure. Un rafraîchissement actif nécessite donc un équipement complémentaire.

Double flux ou simple flux

Le choix entre ces deux systèmes conditionne la faisabilité d’un couplage avec la climatisation. Plusieurs différences doivent être examinées avant de dimensionner l’installation :

• Récupération de chaleur : la VMC double flux récupère les calories de l’air extrait par un échangeur thermique. La simple flux extrait l’air sans récupération, ce qui augmente les pertes de chaleur en hiver.
• Réseau d’insufflation : la double flux distribue activement l’air neuf dans les pièces de vie par un réseau dédié. Le couplage avec un système gainable devient ainsi techniquement envisageable, tandis que la simple flux s’appuie sur des entrées d’air passives.
• Filtration : la double flux filtre l’air neuf avant son insufflation. Elle contribue ainsi à la qualité de l’air et au confort thermique global, indépendamment du système de climatisation associé.

Dans un logement ancien, l’amélioration de l’étanchéité du bâti peut accroître le risque de condensation. Une ventilation mécanique doit alors être dimensionnée en conséquence. La simple flux répond à des besoins basiques, mais elle offre moins de possibilités d’intégration avec un système de traitement de l’air; la double flux constitue la base technique la plus adaptée à un couplage étudié.

Une VMC double flux associée à une climatisation réversible rafraîchit l’air distribué dans le logement de façon plus homogène qu’un split mural seul. La VMC assure la gestion de l’air neuf, tandis que le système actif prend en charge le confort thermique en été comme en hiver. Ces fonctions restent distinctes : chacune doit être dimensionnée séparément.

Coupler la VMC à une climatisation gainable

Coupler une VMC double flux à une climatisation gainable est techniquement possible, à condition de concevoir l’ensemble dès le départ. Ces deux équipements reposent sur des architectures aérauliques différentes : leurs réseaux ne sont donc pas interchangeables. Un raccordement mal conçu peut déséquilibrer les débits, augmenter le bruit et la consommation, ou dégrader la qualité de l’air neuf comme celle de l’air vicié. La conformité se joue sur le dimensionnement et la qualité des raccordements.

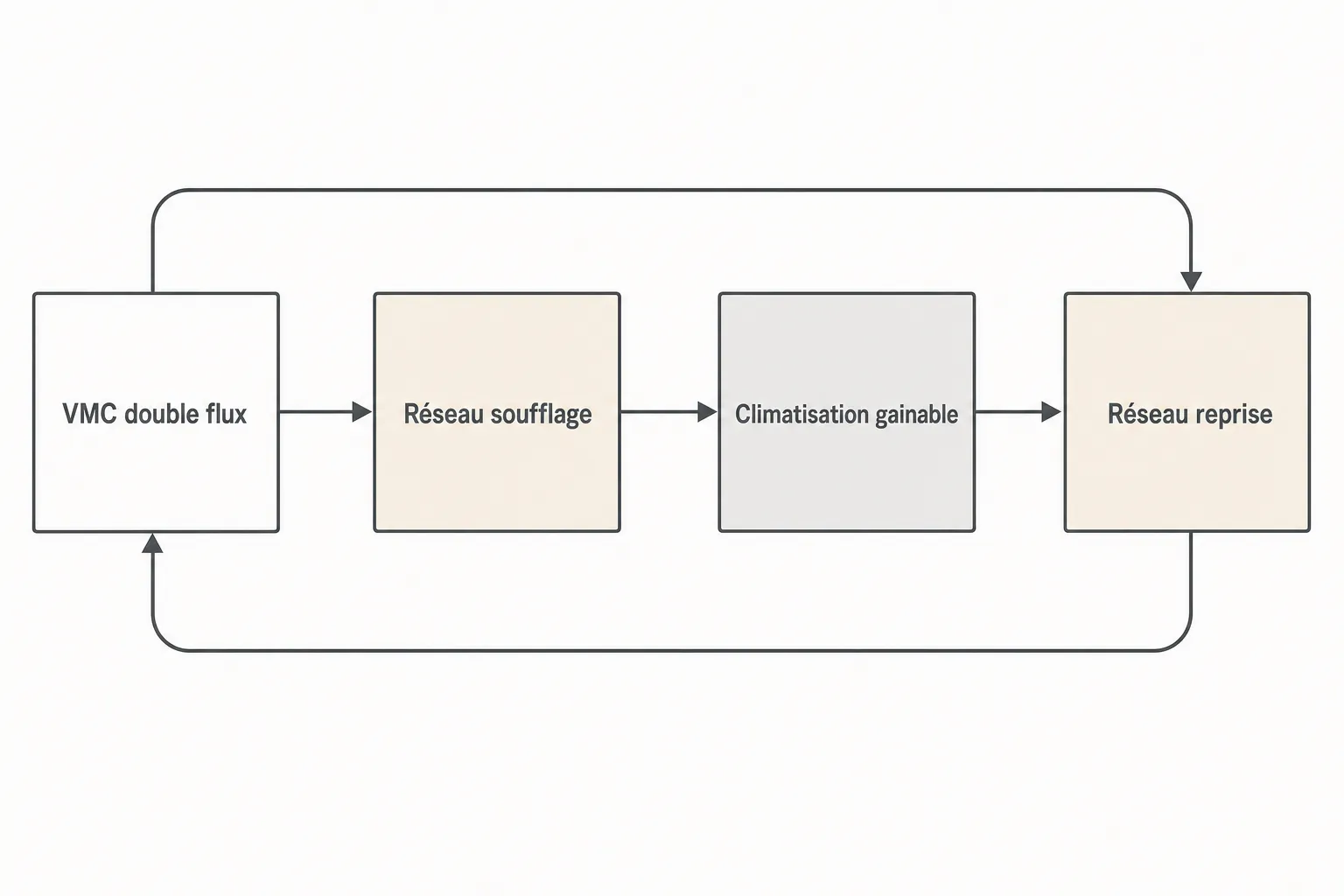

Le principe du raccordement aéraulique

Le couplage entre une VMC double flux et une climatisation gainable suit un principe précis : le réseau d’insufflation de la VMC est raccordé en amont de l’unité gainable. L’air neuf, filtré par la VMC, peut alors être traité thermiquement avant sa distribution dans les pièces. En hiver, l’air de VMC préchauffé est réchauffé si nécessaire; en été, il est tempéré avant d’être soufflé par les bouches du réseau de climatisation.

• Réseau d’insufflation de la VMC : il est raccordé en amont de l’unité gainable afin que l’air neuf soit traité avant son soufflage dans les pièces de vie.
• Réseau d’extraction de la VMC : il conserve sa fonction d’évacuation de l’air vicié depuis la cuisine, les salles de bains et les WC. Il ne doit pas être intégré au circuit du gainable.
• Régulation : un thermostat ou des sondes de température pilotent la consigne du gainable pour éviter un soufflage trop froid ou trop chaud selon la saison.

Une VMC optimisée conserve ses débits réglementaires après l’intégration du gainable. Le DTU 68.3 impose des vitesses maximales dans les conduits : 4 m/s dans la partie logement, 5 m/s dans les conduits verticaux et 6 m/s dans les conduits horizontaux. Le dépassement de ces seuils augmente les pertes de charge et les nuisances acoustiques. Vérifiez ces valeurs avant de valider le plan de réseau.

L’installation doit être réalisée par un professionnel CVC qualifié. Un assemblage inadapté peut réduire l’efficacité du système, déséquilibrer les débits et détériorer la qualité de l’air insufflé. L’étanchéité du réseau doit également être maîtrisée : le DTU 68.3 retient 5 % sur un réseau à joint VELODUCT et 12 % sans joint. Ces valeurs influencent directement le calcul des débits effectifs aux bouches.

Les raccordements à ne jamais confondre

Associer une VMC et une climatisation gainable impose de distinguer plusieurs réseaux. Cette séparation évite les désordres techniques et les non-conformités réglementaires. Voici les points à vérifier en priorité quand les deux systèmes cohabitent dans un même logement :

• Condensats du climatiseur : l’évacuation des condensats ne doit jamais être raccordée au réseau de VMC. Une évacuation dédiée est nécessaire pour éviter l’humidité, les odeurs et les dysfonctionnements du réseau de ventilation.
• Circuit frigorifique : il reste distinct du réseau aéraulique de la VMC. Toute confusion entre ces circuits peut endommager les équipements et annuler les garanties du fabricant.
• Réseau d’extraction : il doit continuer à évacuer l’air vicié. Il ne peut pas servir de retour d’air au gainable, car cette modification perturberait les équilibres de pression du logement.
• Registres de réglage : ils sont interdits en VMC hygroréglable et en VMC hygro gaz. Leur présence sur le réseau d’extraction constitue une non-conformité au DTU 68.3, à signaler dans la note de calcul.

Une VMC double flux associée à un gainable peut constituer une solution FMAC cohérente si chaque réseau conserve son rôle. La PAC du gainable traite thermiquement l’air que la VMC a déjà renouvelé et filtré. Ce couplage forme une chaîne de traitement de l’air efficace, à condition de documenter et de vérifier la conception aéraulique avant la mise en service.

Isolation et régulation du réseau

Les gaines qui transportent de l’air rafraîchi ou chauffé doivent être isolées thermiquement, notamment dans les combles et les vides sanitaires. Sans isolation suffisante, les déperditions réduisent le gain énergétique du couplage et peuvent provoquer de la condensation sur les parois froides des conduits. Isolez les gaines dès que le réseau traverse une zone non chauffée.

La régulation repose sur un thermostat central ou sur des sondes de température par zone, selon la configuration du logement. Un réglage inadapté peut entraîner une surconsommation du gainable ou un inconfort lié à une température de soufflage incorrecte. La pompe du gainable doit fonctionner en cohérence avec les débits de la VMC, afin d’éviter un déséquilibre aéraulique susceptible de réchauffer l’air extrait au lieu d’assurer son renouvellement.

Dimensionner la ventilation et choisir la solution

Le choix entre un couplage entre VMC double flux et climatisation gainable, ou une solution thermodynamique intégrée, dépend de l'isolation du logement, des besoins thermiques réels et des contraintes d'installation. Chaque option exige un dimensionnement précis des débits, des vitesses d'air et des pertes de charge. Un calcul insuffisant pénalise le confort thermique et la conformité au DTU 68.3.

VMC thermodynamique ou gainable séparé

La VMC double flux thermodynamique associe, dans un même appareil, la ventilation et une pompe à chaleur air-air. Elle peut réchauffer l'air neuf en hiver et, selon les modèles, assurer son rafraîchissement en été. Cette architecture ne correspond pas à une VMC classique complétée par une climatisation : elle doit être choisie dès la conception.

Les VMC thermodynamiques conviennent surtout aux maisons passives ou très bien isolées, dont les besoins de chauffage et de rafraîchissement restent faibles et réguliers.

• VMC double flux classique + gainable : ce couplage de deux réseaux offre davantage de souplesse. Il convient aux logements existants bien isolés comme aux projets neufs nécessitant un rafraîchissement important.
• VMC thermodynamique : cette solution intègre une PAC air-air et présente un COP moyen d'environ 3. Elle est adaptée aux maisons passives ou aux bâtiments dont les besoins thermiques résiduels sont très faibles.
• VMC double flux + batterie de post-chauffage : la batterie apporte du chauffage par le réseau de ventilation en complément de l'échangeur, sans transformer l'installation en climatisation performante.
• Puits canadien en amont de la VMC : il préchauffe l'air neuf en hiver et le tempère en été avant l'échangeur. Associé au bypass et, si nécessaire, à une climatisation, il réduit la sollicitation du système actif.

Correctement couplée à la VMC, une climatisation réversible maintient le confort en toutes saisons. L'échangeur de la VMC double flux prétraite l'air entrant : il réduit la charge que la climatisation doit compenser. En été, le rafraîchissement ne perturbe pas le renouvellement d'air. Une condition : des réseaux correctement séparés.

Solution	Ventilation	Rafraîchissement	Récupération chaleur	Logement adapté
VMC double flux + gainable	Oui (deux réseaux)	Actif (gainable)	Jusqu'à 90 %	Neuf ou rénové bien isolé
VMC thermodynamique	Oui (intégré)	Selon modèle	Échangeur + PAC (COP ≈ 3)	Maison passive ou très bien isolée
VMC double flux + batterie	Oui (deux réseaux)	Non	Jusqu'à 90 %	Logement avec besoin chauffage résiduel
VMC double flux + puits canadien	Oui (deux réseaux)	Passif (limité)	Jusqu'à 90 % + préchauffage passif	Neuf BBC ou passif, zones climatiques contrastées

Débits et réseau à vérifier

Après installation de la VMC double flux, les débits aux bouches, les vitesses dans les conduits et l'étanchéité du réseau se contrôlent. Le DTU 68.3 fixe les débits minimaux d'extraction selon le nombre de pièces principales : la cuisine reçoit 75 m³/h pour un logement d'une pièce, 105 m³/h pour trois pièces et 135 m³/h à partir de cinq pièces.

• Cuisine : 75 m³/h pour 1 pièce principale, 105 m³/h pour 3 pièces et 135 m³/h pour 5 pièces ou plus.
• Salle de bains et WC : 15 m³/h dans les logements jusqu'à 3 pièces principales et 30 m³/h à partir de 5 pièces.
• Vitesses d'air : 4 m/s maximum dans la partie logement, 5 m/s dans les conduits verticaux et 6 m/s dans les conduits horizontaux. Au-delà, les pertes de charge et le bruit peuvent compromettre le couplage.
• Étanchéité du réseau : la fuite admissible est de 5 % sur un réseau à joint VELODUCT et de 12 % sans joint.

Dans un logement ancien, l'amélioration de l'étanchéité du bâti peut accroître le risque de condensation. Le dimensionnement de la ventilation doit alors être repris intégralement. Quel que soit le système de traitement thermique, l'arrêté du 24 mars 1982 s'applique aux débits d'extraction.

Étude réglementaire et mise en service

Une étude de conception complète couvre les débits, l'étanchéité, les pertes de charge, l'acoustique, l'implantation des bouches et la conformité au DTU 68.3. La note de calcul réglementaire rassemble ces paramètres et constitue la pièce centrale du dossier. Sans elle, l'attestation de conformité ne peut pas être émise et, en construction neuve, le permis de construire ne sera pas accordé.

VMC-Conforme propose trois formules d'études : Essentiel, livrée sous 72 heures; Signature, sous 48 heures avec révisions incluses et interlocuteur dédié; et Partner, destinée aux structures multi-projets.

La mise en service d'un système couplé, associant VMC double flux et climatisation, nécessite l'équilibrage des débits après installation, le contrôle des vitesses aux bouches et la vérification de l'absence de condensation sur les gaines froides. L'entretien conditionne ensuite la durabilité des performances : filtres à nettoyer ou à remplacer, échangeur à vérifier et débits à contrôler périodiquement.
