Choisir le bon appareil de mesure de débit VMC permet de vérifier que chaque bouche d'extraction respecte les seuils réglementaires. Cet article présente les principaux outils disponibles, anémomètre, cône, balomètre et tube Pitot, puis explique comment sélectionner l'équipement adapté, réaliser la mesure du débit d'air VMC bouche par bouche et interpréter les résultats au regard du DTU 68.3.

Comprendre la mesure du débit d'air VMC

La vérification d'une installation de ventilation repose sur des relevés précis, pièce par pièce. Chaque local de service, qu'il s'agisse d'une cuisine, d'une salle de bains ou de WC, doit respecter un débit minimal réglementaire.

Comment mesurer le débit aux bouches

L'appareil de mesure du débit le plus courant pour les bouches de ventilation est l'anémomètre. Il mesure la vitesse du flux d'air. En pratique sur le chantier, le technicien positionne l'appareil devant chaque bouche d'extraction et relève la valeur affichée.

La mesure de débit d'air exige un protocole constant pour produire des données exploitables. Avant la lecture, centrez correctement l'appareil, vérifiez l'état de la bouche et assurez-vous qu'aucun obstacle ne perturbe le passage de l'air. Pour un diffuseur ou une petite bouche à flux multidirectionnel, les turbulences peuvent fausser la lecture directe de vitesse : un cône ou un balomètre devient alors préférable.

• Mesure bouche par bouche : relevez séparément chaque local de service, car les débits réglementaires varient selon la pièce.
• Protocole avant mesure : fermez les portes et fenêtres extérieures, ouvrez les bouches naturelles, mettez la VMC en régime normal et évitez les conditions climatiques extrêmes.
• Nombre de passages : effectuez trois passages successifs, puis conservez la moyenne afin de réduire l'incertitude.

La norme NBN EN 12599 distingue quatre méthodes de mesure du débit : sur une section droite de conduit, avec un dispositif déprimogène, au niveau des bouches d'air, ou sur une section droite de chambre ou de dispositif. La mesure dans le conduit est recommandée lorsqu'une section accessible et appropriée est disponible, car elle limite les perturbations provoquées par la sortie de grille.

Vitesse, section et débit volumique

Pour passer de la vitesse au débit, reliez la vitesse à la géométrie du passage. Le débit volumique q se calcule en multipliant la vitesse moyenne de l'air v par la section S : q = v × S. Convertissez ensuite le résultat en m³/h, unité de référence des débits réglementaires en France.

• Unités de vitesse : selon le modèle, les appareils affichent la vitesse en m/s, km/h, mph, nœuds ou ft/min.
• Unités de débit : le débit volumique peut être exprimé en m³/h, m³/min, m³/s ou ft³/min ; le m³/h reste la référence réglementaire française.
• Calcul automatisé : certains anémomètres numériques avec écran LCD permettent de saisir la section du conduit pour afficher directement le débit.
• Limites de la mesure directe : pour une petite bouche ou un diffuseur, calculer le débit d'air à partir d'une seule vitesse crée une incertitude élevée sans accessoire adapté ; utilisez alors un cône.

Les anémomètres numériques accélèrent les relevés et peuvent intégrer le calcul direct du débit volumique. Toutefois, la précision dépend autant de la méthode et de l'accessoire que des performances de l'appareil.

Choisissez l'outil pour mesurer le débit en fonction du conduit, de la bouche et du niveau de précision attendu. La mesure du débit d'air ne se limite pas à la lecture affichée : elle doit aussi tenir compte de la section, du positionnement et des conditions de fonctionnement de la ventilation.

Quel anémomètre choisir pour une VMC

Le choix de l'anémomètre conditionne la fiabilité des mesures réalisées lors de la réception ou de la maintenance. Trois familles d'appareils couvrent la plupart des situations sur une installation de ventilation : l'anémomètre à hélice, le thermo-anémomètre à fil chaud et la sonde Pitot. Le choix dépend de la vitesse d'air attendue, de la taille de la bouche et des conditions d'intervention.

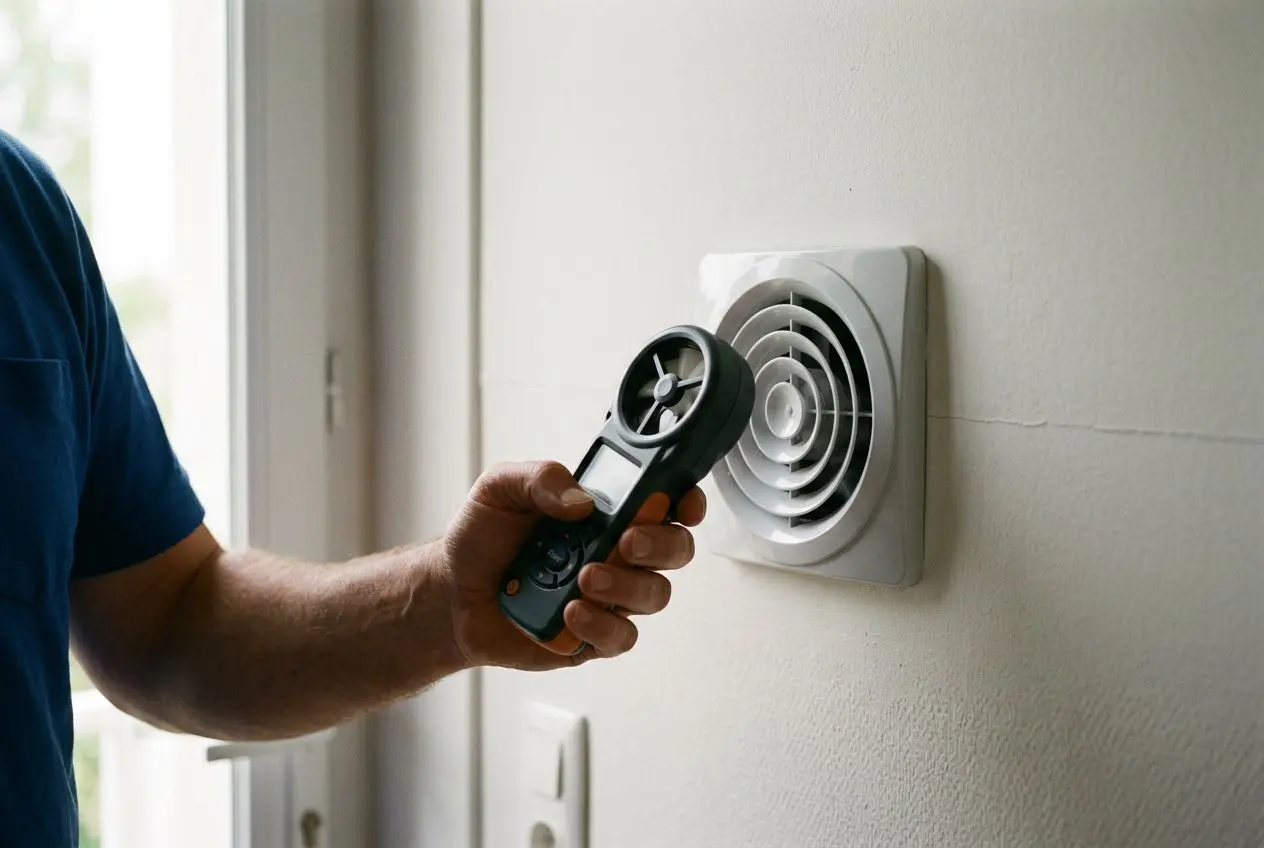

Anémomètre à hélice pour les bouches

L'anémomètre à hélice est portable, robuste et adapté aux grilles, aux bouches d'extraction ainsi qu'aux ventilations murales. Les hélices existent dans des diamètres d'environ 15 à 200 mm : les petits formats conviennent aux gaines, tandis que les grands s'utilisent plus facilement sur les sorties de bouches. Selon la technologie du fabricant, les plages de mesure peuvent aller de 0,3 à 40 m/s ou de 0,4 à 30 m/s.

Un anémomètre VMC avec cône constitue une solution courante pour les petites bouches à flux concentré. Le cône canalise l'air extrait vers l'anémomètre et limite les turbulences susceptibles de fausser la lecture directe. Un modèle à hélice déportée ou à sonde télescopique facilite aussi les relevés lorsque la bouche est en hauteur ou en retrait.

Thermo-anémomètre et fil chaud

Le thermo-anémomètre à fil chaud mesure simultanément la vitesse de l'air et sa température dans un même appareil, avec une plage pouvant atteindre, selon le modèle, 0,4 à 45 m/s. Cette fonction permet de rapprocher le débit de la température de l'air extrait, notamment sur les installations double flux. Des modèles sont proposés dans le commerce spécialisé, tandis que Leroy Merlin propose des anémomètres VMC d'entrée de gamme pour des contrôles simples en logement individuel.

Les appareils à fil chaud sont particulièrement adaptés aux faibles vitesses, généralement comprises entre 0,2 et 3 m/s, pour lesquelles une hélice standard perd en précision. Une sonde à fil chaud peut être utilisée en gaine ou avec un cône compatible. Le cône K35 est, par exemple, conçu pour une sonde de 8 mm et indiqué comme compatible avec certains appareils KIMO des séries VT 110, VT 210, MP 210 et AMI 310. La conformité des mesures dépend alors de l'association correcte entre la sonde et l'accessoire de captation.

Sonde Pitot pour les conduits

Relié à un manomètre différentiel, le tube de Pitot mesure les pressions statique et dynamique afin d'en déduire la vitesse de l'air dans un conduit de ventilation. Cette méthode de référence convient aux vitesses supérieures à environ 2,5 à 3 m/s, lorsque sa précision est optimale. La conformité se joue sur l'insertion du tube et sur le choix d'une section droite sans turbulence, située à plus de dix diamètres en amont du point de mesure.

Cette technologie convient aux mesures réalisées sur des réseaux de gaines, notamment dans les installations collectives ou les conduits de fort diamètre. Elle exige un accès au réseau par perçage ou piquage et s'adresse donc plutôt aux bureaux d'études et aux techniciens expérimentés. Pour une vmc simple flux en logement individuel, avec des débits modérés, un anémomètre à hélice équipé d'un cône reste généralement suffisant.

Anémomètre avec cône et mesures fiables

Le cône de mesure transforme un relevé de vitesse en mesure de débit exploitable aux bouches de ventilation. Sans cet accessoire, les turbulences en sortie de grille augmentent l'incertitude et compliquent la vérification de conformité. Associé à un anémomètre correctement calibré, il produit des résultats cohérents avec les exigences du DTU 68.3 et de la RE2020.

Pourquoi le cône stabilise le flux

Vérifier le débit VMC dans une maison exige de capter l'air extrait sans fuite sur les bords de l'accessoire. Placé autour de la bouche, le cône enveloppe toute l'ouverture et canalise le flux vers l'appareil. Le calcul q = v × S peut alors s'appliquer dans de bonnes conditions.

Un cône mal centré entraîne une sous-estimation du débit mesuré. Certains cônes pour anémomètres à hélice intègrent un redresseur en nid d'abeille : il réduit les turbulences résiduelles avant l'arrivée de l'air sur la roue de mesure et stabilise la lecture.

L'anémomètre avec cône est classé fiable selon l'étude OPTIVENT du CSTC. À l'inverse, une petite sonde avec cône est généralement moins fiable dans la plupart des configurations.

• Flux multidirectionnel : les diffuseurs projettent l'air dans plusieurs directions. Seul un cône couvrant toute l'ouverture permet d'évaluer le débit total extrait.
• Bouche très fermée : lorsque la bouche est réglée à plus des trois quarts de sa plage, une grande hélice avec cône devient peu fiable. Une méthode de mesure en conduit doit alors être envisagée.
• Positionnement en hauteur : une bouche d'extraction étant posée à au moins 1,80 m du sol, une poignée télescopique facilite le centrage du cône sans dégrader la précision du relevé.
• Absence de fuite : le cône doit couvrir intégralement l'ouverture, sans espace entre son bord et la paroi, afin que 100 % de l'air extrait soit capté par l'appareil.

Une mesure réalisée sans cône sur une petite bouche est considérée comme très peu fiable par les spécialistes de la métrologie de la ventilation. Vérifier que l'accessoire couvre bien la bouche concernée : trop petit, il laisse échapper une partie du flux ; trop grand, il crée des turbulences périphériques qui biaisent le résultat.

Choisir un cône selon la bouche

Les cônes de mesure disponibles se distinguent par leur géométrie et par la technologie d'anémomètre compatible. Il existe des modèles carrés et ronds pour les anémomètres à hélice. Certains cônes pour sonde à fil chaud mesurent 200 × 200 mm et s'adaptent aux bouches de grande section, sous réserve de validation métrologique. La forme du cône doit correspondre à celle de la bouche pour respecter la norme NBN EN 12599.

• Cône K35 : prévu pour une sonde à fil chaud de 8 mm, compatible avec certains appareils KIMO des séries VT 110, VT 210, MP 210 et AMI 310 ; à réserver aux bouches de petite ou moyenne section.
• Cône K120 : destiné à la mesure du débit d'air en sortie de bouche d'aération, pour les configurations standard d'extraction en logement.
• Cône avec redresseur nid d'abeille : il stabilise le flux et convient aux bouches à débit variable ou aux diffuseurs dont l'écoulement est perturbé.

Une fois le plan de réseau validé et les bouches installées, le choix du cône doit être arrêté avant la campagne de mesure de débit. Vérifier la compatibilité entre le diamètre interne du cône et celui de la roue de l'anémomètre, ainsi que la rigidité de l'assemblage pour éviter tout jeu pendant le relevé.

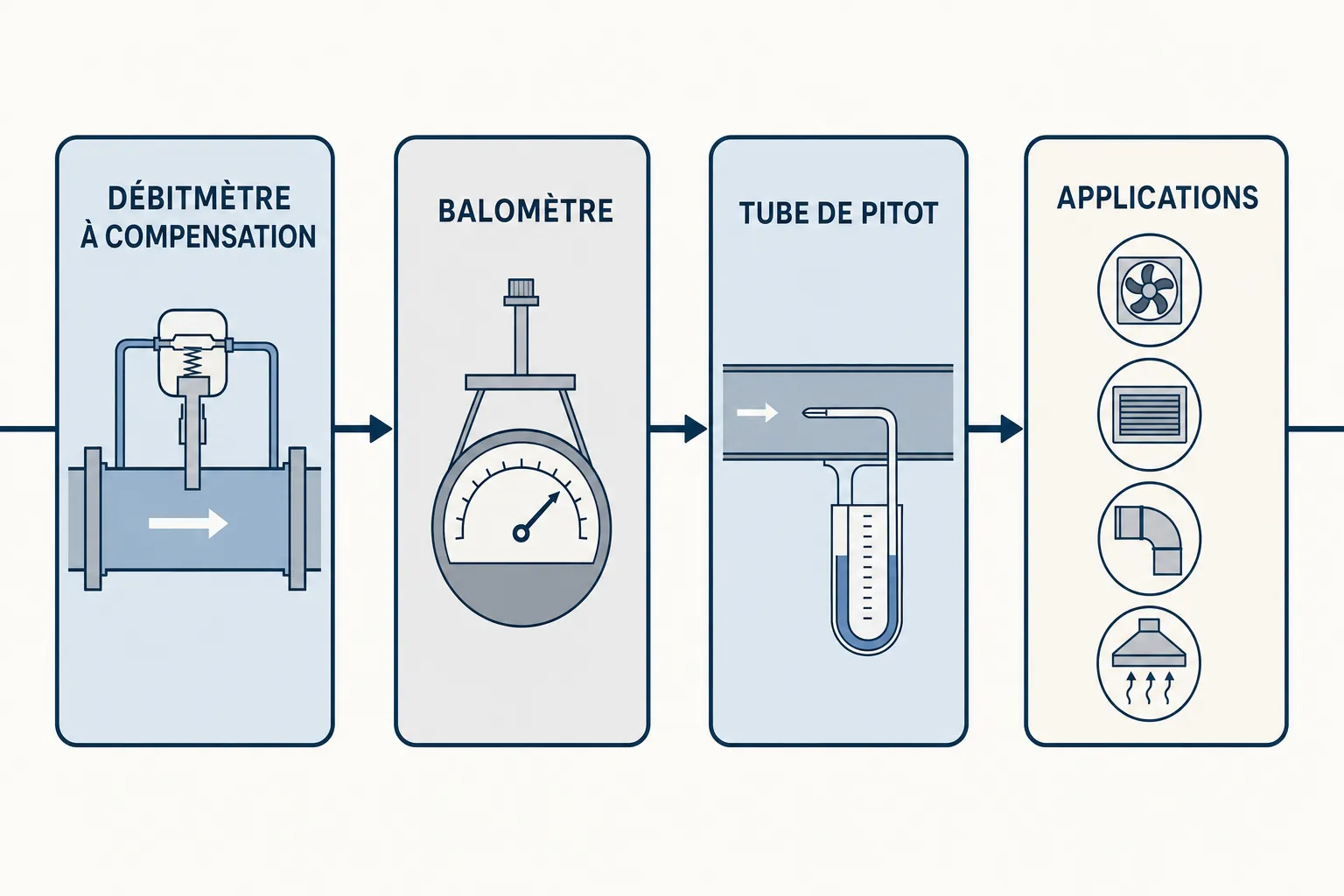

Débitmètre ou anémomètre pour mesurer le débit

Au-delà de l'anémomètre à hélice, plusieurs instruments mesurent le débit d'air avec davantage de précision ou lorsque la mesure directe en bouche est difficile. Le débitmètre à compensation, le balomètre et le tube de Pitot répondent à des usages différents selon le réseau, le niveau de précision recherché et la fréquence des contrôles. Cette comparaison aide à sélectionner l'appareil de mesure du débit adapté à chaque intervention.

Le balomètre pour des mesures professionnelles

Le balomètre, aussi appelé débitmètre électronique, mesure directement le débit volumique sur différents modèles de bouches. Un appareil mesure pression VMC, comme le débitmètre à compensation, intègre un ventilateur interne qui compense ses propres pertes de charge. Le débit mesuré à la bouche reste ainsi peu perturbé, contrairement à ce qui peut se produire avec un anémomètre placé devant la bouche.

• Polyvalence : le balomètre convient aux bouches rondes, carrées ou multidirectionnelles, sans accessoire de captation supplémentaire.
• Précision : la compensation intégrée des pertes fournit des résultats très fiables, avec une incertitude inférieure à celle des méthodes à hélice en configuration ouverte.
• Contraintes pratiques : plus lourd, encombrant et coûteux qu'un anémomètre avec cône, cet équipement se justifie surtout pour des mesures fréquentes ou des chantiers exigeants.

La conformité se joue sur la fréquence et l'exigence des contrôles. Pour un bureau d'études qui réalise régulièrement des réceptions VMC, l'investissement dans un balomètre est cohérent. Pour un artisan intervenant ponctuellement sur une installation existante, un anémomètre à hélice avec cône reste plus rationnel, à condition d'appliquer le protocole défini par la norme NBN EN 12599.

Mesurer en conduit avec un tube Pitot

La mesure de débit d'air en conduit par tube de Pitot convient lorsqu'une section droite, accessible et adaptée, est disponible sur le réseau. Il faut prévoir plus de dix diamètres de longueur droite en amont du point de mesure et trois diamètres en aval afin de limiter les turbulences. Cette méthode ne perturbe pas le fonctionnement de la bouche, mais elle nécessite un accès physique au conduit, généralement par perçage.

Un conduit supplémentaire d'au moins un mètre peut aussi être ajouté pour réaliser le relevé dans certains cas. Au-delà de 90 m³/h, toutefois, la fiabilité diminue en raison des pertes de pression induites. Vérifiez donc la configuration du réseau avant de retenir cette solution.

Comparer précision, coût et usage

Le choix d'un appareil de mesure dépend du type d'installation, de la précision exigée par le dossier et de la fréquence des interventions. Pour la plupart des réceptions en logement individuel, un débit d'air VMC mesuré à la bouche avec un anémomètre à hélice et cône suffit. Dès que le réseau comporte des conduits collectifs ou des bouches à flux complexe, le balomètre ou le tube de Pitot en conduit fournit des données plus exploitables dans la note de calcul.

En logement collectif, les échanges de flux d'air entre les bouches d'une même colonne compliquent l'interprétation des relevés individuels. La bouche d'extraction doit être contrôlée dans des conditions stables, avec toutes les autres bouches de la colonne en fonctionnement. Pour vérifier les exigences applicables au bâtiment et au système installé, consultez la réglementation VMC en logement.

Appareil	Précision	Adapté aux bouches	Adapté aux conduits	Contraintes
Anémomètre à hélice + cône	Bonne (méthode fiable OPTIVENT)	Oui	Partiel (hélices petits diamètres)	Bouche très fermée : à éviter
Fil chaud + cône K35	Bonne pour faibles vitesses (0,2–3 m/s)	Oui	Oui (en gaine)	Compatibilité sonde/cône à vérifier
Balomètre	Très bonne	Oui (tous types)	Non	Encombrant, coûteux
Tube de Pitot + manomètre	Très bonne (> 2,5 m/s)	Non	Oui	Accès conduit obligatoire

Un anémomètre à fil chaud utilise une sonde sensible aux faibles vitesses, tandis qu'un modèle à hélice convient davantage aux écoulements plus ouverts. Pour documenter une mesure de débit d'air, conservez les données de vitesse, de section et de débit volumique dans le rapport de contrôle.

Contrôler la ventilation et interpréter les mesures

Il faut interpréter les mesures au regard des débits réglementaires attendus pour chaque pièce et chaque configuration de logement.

Préparer les mesures avant le contrôle

La qualité des mesures de débit dépend d'abord de la mise en régime stable de l'installation. La VMC doit fonctionner en mode normal, sans mode boost, et toutes les bouches doivent être propres au moment du relevé. Pour une VMC double flux, vérifiez aussi que les filtres sont neufs ou récemment entretenus : des filtres colmatés réduisent la stabilité du débit d'air et faussent les mesures.

L'environnement de l'installation conditionne également la représentativité des relevés. Les entrées d'air des pièces principales doivent être présentes, calibrées et dégagées afin que le transit d'air vers les locaux de service s'effectue normalement. Fermez les portes intérieures du local contrôlé, arrêtez les autres systèmes de ventilation et évitez les conditions climatiques extrêmes pour obtenir des résultats reproductibles.

• Bouches propres : nettoyez les bouches d'extraction tous les six mois pour conserver les débits réglementaires. Une bouche encrassée réduit le débit réel, indépendamment du réglage du caisson.
• Fenêtres extérieures fermées : toute ouverture vers l'extérieur modifie les pressions dans le logement et perturbe la lecture du flux aux bouches d'extraction.
• Trois passages par bouche : effectuez trois passages et retenez la moyenne afin de réduire l'incertitude liée aux légères variations de vitesse pendant le relevé.
• Typologie consignée : notez en tête du relevé la typologie du logement et le nombre de pièces principales. Cette information permet de comparer les mesures aux seuils réglementaires applicables et de rendre les contrôles ultérieurs comparables.

Une fois le protocole respecté, calculer le débit d'air total extrait en additionnant les valeurs relevées sur chaque bouche permet de situer l'installation par rapport au seuil global imposé.

Débits réglementaires par pièce

L'arrêté du 24 mars 1982 impose des débits d'extraction de référence selon les pièces et la taille du logement. Pour la réglementation sur les pièces où la VMC est obligatoire, la cuisine présente les valeurs les plus élevées : en régime de pointe, de 75 à 135 m³/h selon la taille du logement. La salle de bains et les WC requièrent chacun 15 ou 30 m³/h selon la typologie, tandis que la somme des débits permanents doit rester comprise entre 35 et 135 m³/h selon le logement.

Pour un logement de cinq pièces principales ou plus, les valeurs de référence sont les suivantes : 135 m³/h en cuisine, 30 m³/h en salle de bains et 30 m³/h en WC, avec un total extrait minimal de 195 m³/h. En présence d'un appareil individuel de réglage, le débit permanent en cuisine peut être abaissé entre 20 et 45 m³/h selon la taille du logement, sans modifier le débit de pointe.

Analyser les écarts de vitesse

Lorsque les mesures de vitesse et de débit sont disponibles pour chaque bouche, le diagnostic suit une logique simple. Si le total extrait est conforme, mais qu'une seule bouche présente une valeur insuffisante, l'installation souffre d'un défaut d'équilibrage entre les branches du réseau.

Si le total n'est pas conforme, recherchez plutôt une fuite du réseau, un caisson sous-dimensionné ou un colmatage généralisé. Le DTU 68.3 fixe des vitesses d'air maximales dans les réseaux : 4 m/s en partie logement, 5 m/s dans les conduits verticaux et 6 m/s dans les conduits horizontaux. Des vitesses supérieures mesurées en gaine augmentent les pertes de charge et réduisent mécaniquement le débit d'air disponible aux bouches. Pour relier ces écarts aux choix de conception, consultez les différences entre VMC hygro A et B afin d'adapter le dimensionnement au type de logement et au niveau d'hygrométrie attendu.
