Calcul débit VMC simple flux : méthode et dimensionnement

Sommaire

• Comment calculer le débit d’une VMC simple flux ?
• Quels débits retenir en VMC hygroréglable A ou B ?
• Comment dimensionner le réseau d’une VMC simple flux ?
• Calculateur ou note de calcul pour la VMC ?
• Foire aux questions

Le calcul du débit d'une VMC simple flux part des pièces du logement et des valeurs fixées par l'arrêté du 24 mars 1982. Les systèmes hygroréglables obéissent à leurs propres règles, et le réseau doit ensuite être dimensionné : une estimation au calculateur ne remplace pas la note de calcul établie par un bureau d'études.

Comment calculer le débit d’une VMC simple flux ?

Une VMC simple flux extrait l'air des pièces de service par des bouches reliées à un ventilateur. L'air neuf entre par les pièces principales, puis rejoint les pièces humides. Pour calculer le débit, la réglementation ne raisonne ni en mètres carrés ni en volume. Elle part du nombre de pièces principales, puis de la catégorie de chaque pièce de service.

Compter les pièces du logement

Commencez par recenser le séjour et les chambres : ce sont les pièces principales qui déterminent la ligne du tableau à lire. Identifiez ensuite séparément la cuisine, les salles de bains ou d'eau et les WC, car chacun a son propre débit d'extraction. Certaines configurations obéissent à des règles de comptage précises, fixées par l'arrêté du 24 mars 1982 :

• Séjour et chambre sans cloison : l'ensemble compte pour deux pièces principales.
• Cuisine ouverte : elle reste une pièce de service, même ouverte sur le séjour, et ne s'ajoute pas aux pièces principales.
• Plusieurs WC : dès que le logement en compte au moins deux, il relève de la catégorie « WC multiples », même si l'un d'eux se trouve dans une salle d'eau.

Ce comptage conditionne toute la suite. Une chambre oubliée ou une cuisine ouverte comptée à tort comme pièce principale fait glisser la lecture d'une ligne entière du tableau.

Lire les débits réglementaires par pièce

Une fois le nombre de pièces principales fixé, l'article 3 de l'arrêté du 24 mars 1982 donne un débit de référence pour chaque pièce de service. Le débit de la cuisine progresse avec la taille du logement : de 75 m³/h pour une pièce principale à 135 m³/h à partir de cinq. La salle de bains passe de 15 à 30 m³/h dès trois pièces principales.

Deux cas particuliers méritent attention. Une autre salle d'eau, distincte de la salle de bains principale, reste à 15 m³/h quelle que soit la taille du logement. Dans un logement d'une seule pièce principale, une salle de bains et un WC contigus peuvent partager une sortie commune de 15 m³/h.

Pièces principales	Cuisine	Salle de bains ou douche	Autre salle d'eau	WC unique	WC multiples (par WC)
1	75 m³/h	15 m³/h	15 m³/h	15 m³/h	15 m³/h
2	90 m³/h	15 m³/h	15 m³/h	15 m³/h	15 m³/h
3	105 m³/h	30 m³/h	15 m³/h	15 m³/h	15 m³/h
4	120 m³/h	30 m³/h	15 m³/h	30 m³/h	15 m³/h
5 et plus	135 m³/h	30 m³/h	15 m³/h	30 m³/h	15 m³/h

L'arrêté exige que les dispositifs permettent d'atteindre ces débits dans chaque pièce de service, simultanément ou non. La somme des valeurs du tableau ne fixe donc pas, à elle seule, le débit permanent du ventilateur.

Additionner les débits sans confondre le résultat

Pour un logement de 3 pièces principales avec cuisine, salle de bains et WC unique, le débit total de référence est de 105 + 30 + 15 = 150 m³/h. Dans un T4 équivalent, il atteint 120 + 30 + 15 = 165 m³/h. Une deuxième salle d'eau se classe d'abord dans sa catégorie distincte, puis s'ajoute.

Quels débits retenir en VMC hygroréglable A ou B ?

Le tableau de l'article 3 s'applique directement aux systèmes à débit constant. À l'inverse, une installation hygroréglable fait varier l'extraction, et ses débits se lisent dans la documentation du système retenu. Avant tout calcul, identifiez donc le type de VMC prévu, puis vérifiez si des débits réduits sont admissibles.

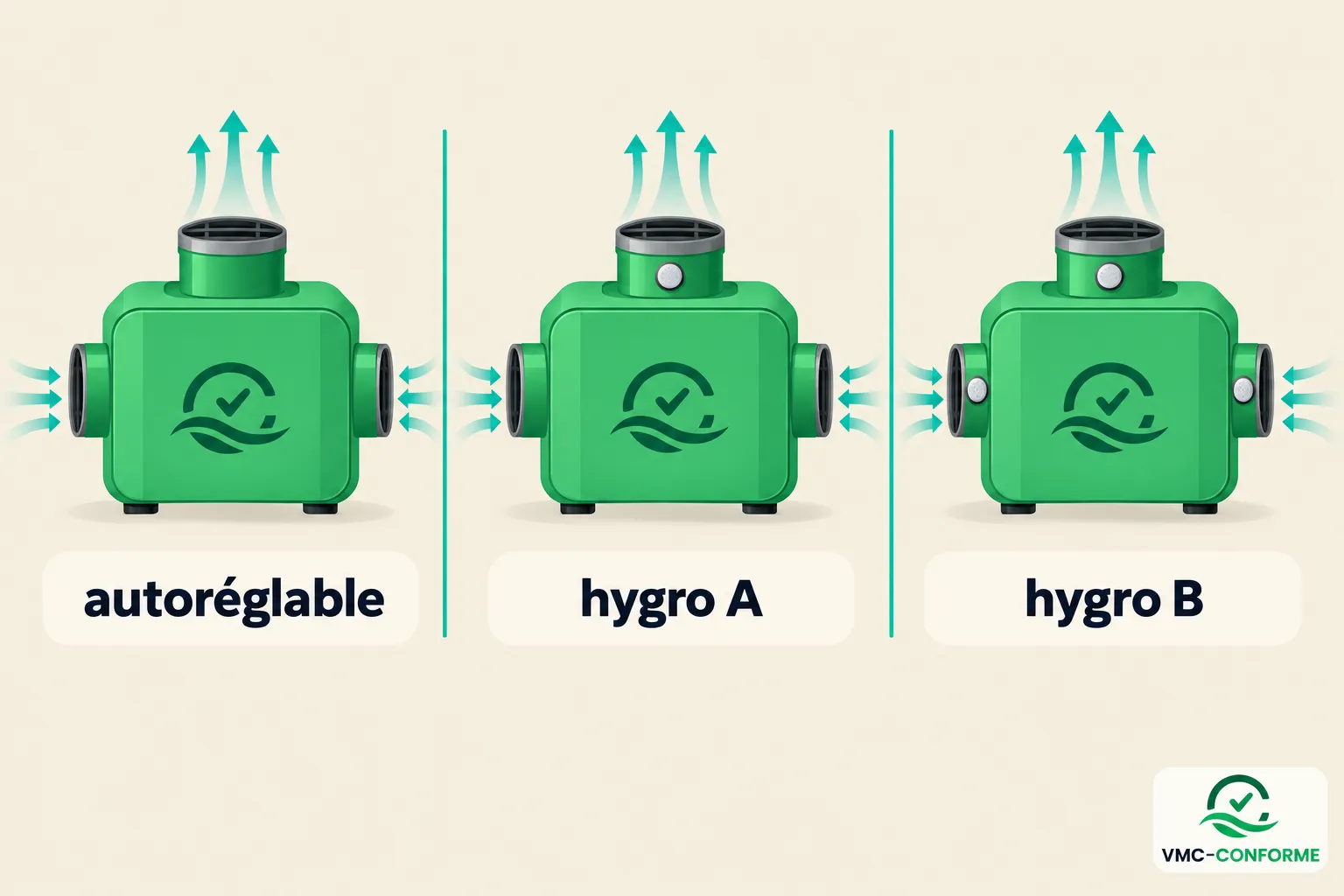

Distinguer les systèmes autoréglables et hygroréglables

Une VMC simple flux autoréglable maintient le débit prévu malgré les variations de pression, dans la plage de fonctionnement de ses bouches. Une VMC simple flux hygroréglable module l'extraction selon l'humidité des pièces. Deux variantes existent :

• Hygroréglable A : les bouches d'extraction réagissent à l'humidité, les entrées d'air restent autoréglables.
• Hygroréglable B : bouches et entrées d'air sont sensibles à l'humidité.
• Effet thermique : en modulant aussi l'air entrant, le type B peut limiter davantage les pertes de chaleur que le type A.

Les débits et composants d'une installation hygroréglable se vérifient dans l'Avis Technique du système choisi : la table d'un autre fabricant ne suffit pas. Pour l'habitat individuel relevant de son périmètre, le CPT 3828, publié en novembre 2023, est le cahier applicable à ces systèmes sous Avis Technique.

Vérifier les conditions des débits réduits

L'article 4 de l'arrêté du 24 mars 1982, modifié le 28 octobre 1983, autorise des débits réduits sous conditions. Ils complètent les débits de référence de l'article 3 sans les remplacer indistinctement : vérifiez que le système satisfait bien à ces conditions avant de les retenir.

En régime réduit, le débit total minimal va de 35 m³/h pour une pièce principale à 135 m³/h pour sept, par pas de 15 m³/h après 60 m³/h pour deux pièces. Le débit minimum en cuisine est de 20 m³/h pour une pièce principale et de 30 m³/h pour deux. Il atteint 45 m³/h de trois à sept pièces principales.

Les systèmes mécaniques modulant automatiquement le renouvellement d'air bénéficient de minima absolus plus bas : 10, 10, 15, 20, 25, 30 et 35 m³/h pour une à sept pièces principales. Ces valeurs restent un plancher conditionnel, jamais un débit permanent applicable arbitrairement à toute VMC hygroréglable.

Comment dimensionner le réseau d’une VMC simple flux ?

Connaître les débits ne suffit pas encore à choisir le matériel. Le réseau doit les délivrer réellement : entrées d'air, transit entre pièces, gaines et caisson forment un ensemble. Chaque élément ajoute sa résistance au passage de l'air.

Prévoir les entrées d’air et le transit

Les entrées d'air se placent dans les pièces principales, notamment le séjour et les chambres. Les bouches d'extraction desservent les pièces de service, et l'air doit circuler principalement des premières vers les secondes, selon l'arrêté du 24 mars 1982. L'article 5 exige que les entrées d'air, avec la perméabilité des ouvrants, permettent d'obtenir les débits réglementaires. Dimensionner une VMC simple flux suppose donc de prendre en compte leur nombre, leur module, leur pression de fonctionnement et leur emplacement.

Le transit compte autant que les entrées. Des entrées obstruées ou des portes qui bloquent l'air peuvent compromettre l'extraction. Le Cerema indique un détalonnage minimal de 1 cm dans son guide de qualité de l'air intérieur de 2023 : vérifiez cette valeur selon la configuration et les prescriptions applicables.

Tracer les gaines et calculer les pertes de charge

Relevez pour chaque branche le trajet, la longueur, le diamètre, le type de conduit et les accessoires. Conduits, coudes, raccords et bouches créent des pertes de charge, c'est-à-dire des chutes de pression, qu'il faut additionner. Les diamètres courants sont de 125 mm pour la cuisine et de 80 mm pour la salle de bains ou les WC, sous réserve du système réellement retenu.

En pratique sur le chantier, une gaine souple doit rester tendue et sans écrasement pour conserver sa section. Dans des combles froids ou tout volume non isolé, isolez les conduits : l'air chaud extrait risque sinon de condenser.

Choisir le caisson au point de fonctionnement

Le choix du caisson confronte les débits attendus, la branche la plus défavorisée, les pertes de charge calculées et les pressions nécessaires aux bouches. Le point de fonctionnement se lit ensuite sur la courbe du ventilateur. Ce raisonnement est développé dans le dimensionnement de la ventilation en RE2020.

Les longueurs de conduit souple sont encadrées. Le protocole Ventilation RE2020 v2 de juin 2022 limite, en maison individuelle, un conduit souple entre bouche et groupe hygroréglable à 3 m et 2 coudes à 90°, sauf étude justificative. En autoréglable, le NF DTU 68.3 admet 6 m et 3 coudes par piquage ; sa partie P1-1-2 date de juin 2013, amendée en novembre 2017.

Calculateur ou note de calcul pour la VMC ?

Deux niveaux de travail coexistent. L'estimation des débits suffit pour comprendre les besoins d'un logement, tandis que la note de calcul démontre que l'installation prévue les atteint. La différence entre un dossier accepté et un dossier retourné tient souvent à ce second niveau.

Estimer les débits avec un calculateur

Vmc-conforme propose un calculateur gratuit des débits de ventilation qui fournit immédiatement, sans inscription, les valeurs de référence d'une maison. Il présente les résultats pièce par pièce et lit la table réglementaire sans interpolation. Trois informations conditionnent un résultat juste :

• Les pièces principales : séjour et chambres, comptés comme décrit plus haut.
• Les pièces de service : cuisine, salles d'eau et WC, chacun dans sa catégorie.
• Les WC à extraction séparée : les distinguer évite de compter deux fois un WC intégré à une salle de bains.

Ce résultat reste une estimation des débits. Il ne décrit ni les longueurs réelles des conduits, ni leurs accessoires, ni les pertes de charge, ni la pression de fonctionnement du caisson.

Établir et actualiser la note de calcul

Pour le point G7 du contrôle RE2020, l'étude doit identifier entrées d'air, passages de transfert, bouches, groupe et réseau, puis présenter pertes de charge et dimensionnement du ventilateur, tronçon par tronçon. Elle doit être datée, rattachée à l'opération et cohérente avec l'installation, selon la FAQ RE2020 075. Un logiciel de calcul VMC peut produire une étude recevable si son contenu est complet, précise la FAQ RE2020 094. Tout changement de composant impose d'actualiser l'étude, selon la FAQ RE2020 095.

En neuf, les débits restent ceux de l'arrêté de 1982 depuis le 1er janvier 2022, et l'article 20 de l'arrêté du 4 août 2021 impose une vérification par une personne reconnue compétente. En rénovation, l'arrêté du 3 mai 2007 modifié s'applique séparément. Vmc-conforme décline ses formules d'études de ventilation Essentiel, Signature et Partner, avec note de calcul, débits en base et en pointe, plans annotés et préconisation des équipements.
