Comment installer une VMC : guide complet étape par étape

Sommaire

• Installer une VMC en maison individuelle : les bases
• Étapes d'installation d'une VMC simple flux
• Débits réglementaires et VMC double flux
• VMC en appartement et en maison ancienne
• Foire aux questions

L'installation d'une VMC suit un enchaînement précis : cadre réglementaire, choix du système, pose du réseau, raccordement au tableau électrique et contrôle des débits. Que le projet concerne une maison individuelle ou un appartement, les repères techniques restent les mêmes, avec les valeurs issues du DTU 68.3 et de l'arrêté du 24 mars 1982.

Installer une VMC en maison individuelle : les bases

Toute installation de VMC repose sur deux références. La réglementation VMC impose une aération générale et permanente depuis l'arrêté du 24 mars 1982, et le DTU 68.3 encadre le dimensionnement technique depuis 2013. Ces textes s'appliquent en neuf comme en rénovation.

Cadre réglementaire et préparation du chantier

Avant d'installer une VMC, il faut déterminer le type de système adapté au logement. Selon le bâti, le niveau de performance attendu et le budget, il peut s'agir d'une VMC simple flux, d'un modèle autoréglable, d'une version hygroréglable A ou B, ou d'une VMC double flux. Ce choix fixe ensuite le dimensionnement du réseau, des entrées d'air et de chaque bouche d'extraction.

• Arrêté du 24 mars 1982 : il impose un renouvellement d'air continu dans tous les logements, sans exception liée à une rénovation partielle.
• DTU 68.3 : le DTU 68.3 fixe des vitesses d'air maximales : 4 m/s en logement, 5 m/s en conduit vertical et 6 m/s en conduit horizontal.
• Plan d'installation : il doit définir l'emplacement des bouches, le tracé de chaque conduit, le groupe d'extraction, le caisson de ventilation et les passages de transit.
• Accès en combles : une trappe minimale de 50 × 50 cm est à prévoir, avec un éclairage fixe ou une prise à proximité pour l'entretien du caisson de VMC.

La conformité repose sur la cohérence entre le plan de réseau et les débits réglementaires. Vérifiez que les entrées d'air, les pièces humides et les traversées entre pièces sont bien dimensionnées ensemble avant de finaliser le dossier. Une différence VMC hygro A ou B peut modifier le dimensionnement global.

Une fois le plan validé, la base de calcul retient 20 Pa de dépression dans le logement, auxquels s'ajoutent 20 Pa pour le vent et 20 Pa pour les obstacles éventuels. En pratique sur le chantier, cette réserve de pression sert à sélectionner un groupe d'extraction compatible avec la courbe de fonctionnement attendue. Dimensionnez le caisson en fonction de cette pression disponible.

Positionnement du caisson et raccordement électrique

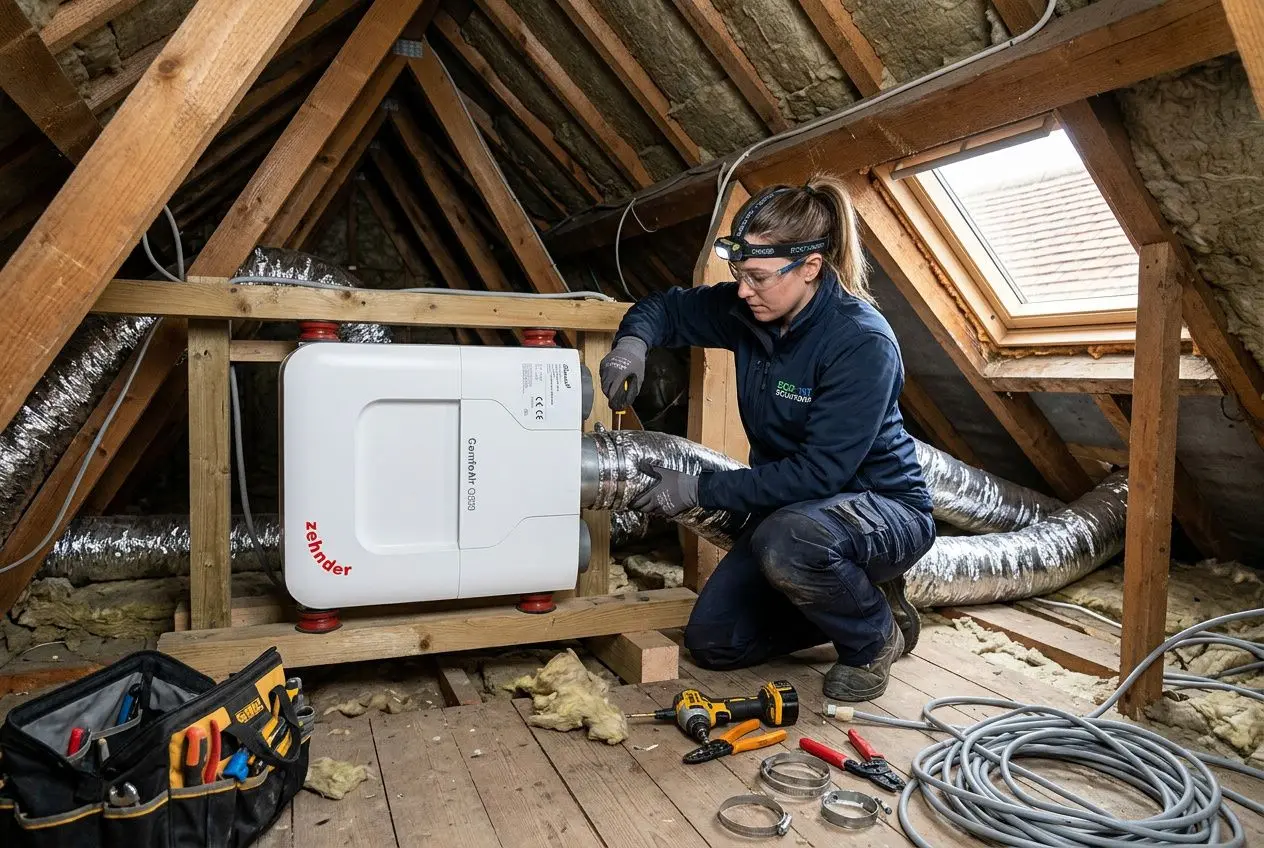

L'installation commence souvent par le caisson de ventilation, placé dans les combles lorsque la configuration le permet. Cet emplacement limite les longueurs de réseau, à condition de garder un accès simple pour la maintenance. Il faut dimensionner la fixation sur plots antivibratiles afin de réduire la transmission du bruit vers les pièces de vie.

Le raccordement au tableau électrique exige une ligne dédiée. Le tableau doit recevoir un disjoncteur divisionnaire 2 A, avec une protection différentielle 30 mA en amont selon la NF C 15-100, câblé en 1,5 mm² avec phase rouge, neutre bleu et terre vert/jaune. Vérifiez ce point avant la mise sous tension.

Après la mise en service, le démarrage du caisson doit être contrôlé avant fermeture. Si le groupe d'extraction ne part pas ou si des vibrations apparaissent, il faut reprendre les connexions, l'état des gaines isolées et la fixation du caisson avant d'aller plus loin. La différence entre un dossier accepté et un dossier retourné tient souvent à cette vérification simple, surtout lorsqu'une offre étude VMC prévoit note de calcul et attestation.

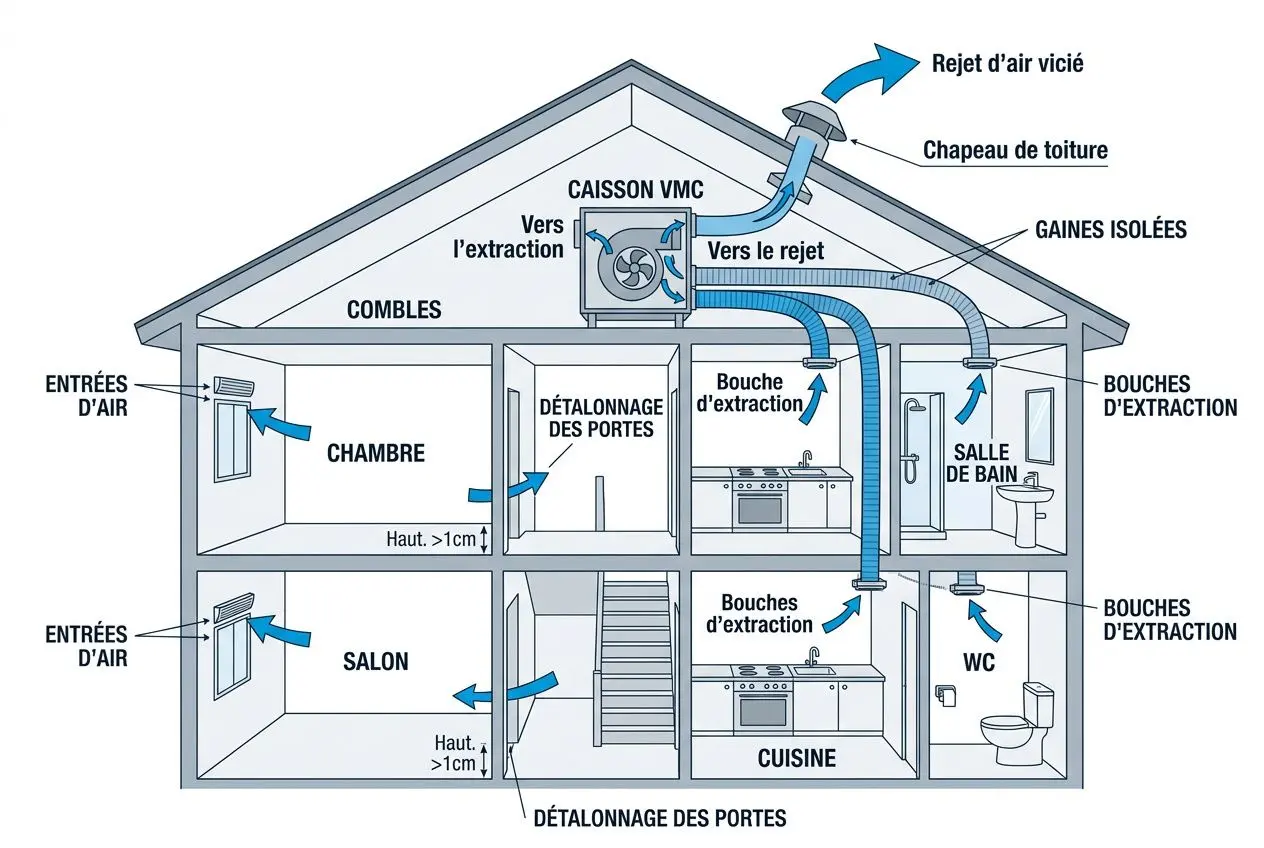

Schéma d'installation et organisation du réseau

L'air neuf entre par les entrées d'air dans les pièces principales, traverse le logement, puis rejoint les pièces humides où chaque bouche d'extraction assure l'évacuation. À l'inverse d'une VMC simple flux, une VMC double flux traite aussi le soufflage et la récupération de chaleur, ce qui modifie l'organisation du réseau. Vérifiez la cohérence de ce parcours avant de figer le tracé.

Les gaines isolées placées hors volume chauffé doivent présenter une résistance thermique d'au moins 0,6 m².K/W pour éviter la condensation. Les conduits souples restent limités à 6 mètres par branche, avec 3 coudes maximum, sous peine d'augmenter les pertes de charge. Il faut conserver un conduit le plus direct possible entre le caisson de VMC et chaque bouche.

Pour que le schéma d'installation soit complet, il doit aussi intégrer la position du disjoncteur, le raccordement au tableau électrique et la place réservée aux organes d'entretien. Dès que le logement dépasse une configuration simple, ce plan doit aussi faire apparaître les longueurs de gaines et les traversées techniques. Transmettez ce schéma avec les hypothèses de dimensionnement retenues.

Étapes d'installation d'une VMC simple flux

La VMC simple flux reste la solution la plus courante en rénovation. Le coût est contenu, et l'installation d'une VMC prend souvent 3 à 4 heures dans un logement standard. Pour une installation VMC propre, les étapes doivent être suivies dans l'ordre : c'est souvent ce qui conditionne l'acceptation du dossier lors de la réception.

Pose des gaines isolées, des manchettes et des entrées d'air

Le point de départ n'est pas le caisson de ventilation. Il faut d'abord mettre en place les entrées d'air dans les pièces de vie, sur les fenêtres ou dans les coffres de volets roulants, puis préparer le passage de chaque gaine et de chaque conduit. Les mortaises normalisées existent en deux formats : 250 × 12/15 mm pour la petite entaille, 354 × 12 mm pour la grande.

• Manchettes et mortaises : à poser en partie haute des fenêtres ou dans les coffres de volets roulants; un capuchon de façade est requis sur une fenêtre simple.
• Gaines isolées : isolation obligatoire hors volume chauffé avec R ≥ 0,6 m².K/W; les conduits souples sont limités à 6 m et à 3 coudes maximum par branche.
• Caisson de ventilation : à suspendre ou fixer en combles sur plots amortisseurs, puis à raccorder aux gaines isolées avec des colliers étanches une fois le tracé validé.
• Branchement d'une VMC : alimentation dédiée sur disjoncteur 2 A, protection différentielle 30 mA, conducteur 1,5 mm², puis raccordement au tableau électrique avant mise sous tension.

Les entrées d'air hygroréglables doivent rester à plus de 50 cm, à l'horizontale, de la projection verticale d'un appareil de chauffage. À l'inverse d'un modèle autoréglable, une entrée hygro B module son ouverture selon l'humidité. Vérifiez un dégagement suffisant autour de l'entrée pour ne pas gêner la membrane.

Bouche d'extraction, détalonnage et rejet d'air vicié

En chambre, la règle est simple : la pièce reçoit des entrées d'air, pas de bouche d'extraction. En pratique sur le chantier, cela revient à poser la manchette sur la fenêtre ou le coffre, puis à contrôler le passage d'air sous la porte vers le couloir.

Chaque bouche d'extraction se place dans une pièce de service, à au moins 1,80 m de hauteur, avec un axe situé à plus de 20 cm d'un angle de mur. Ce que le DTU impose porte ici sur le débit d'air extrait par pièce, avec des valeurs qui augmentent dès que le logement dépasse 3 pièces principales, notamment en cuisine. Vérifiez les débits réglementaires par pièce avant la pose définitive.

Le rejet d'air vicié se fait en toiture, dans le tiers supérieur, ou en façade peu exposée aux vents dominants. Le diamètre du conduit de rejet doit rester au moins égal à celui du réseau : 125 mm pour la cuisine, 75 à 100 mm pour la salle de bains et les WC. Une fois le groupe en service, mesurez le débit à chaque bouche et consignez les valeurs dans le dossier de réception.

Le groupe d'extraction, le caisson de ventilation, le disjoncteur et le tableau électrique doivent être repérés clairement sur le schéma électrique, surtout si des interventions sont prévues en combles. Transmettez ce repérage avec le dossier de réception pour faciliter les contrôles et les interventions ultérieures.

Débits réglementaires et VMC double flux

Le respect des débits réglementaires conditionne toute installation VMC. Ces valeurs relèvent du DTU 68.3 et varient selon le nombre de pièces principales ainsi que la nature des pièces humides. Leur non-respect peut entraîner un refus d’attestation de conformité et, en location, une mise en demeure.

Débits d'extraction conformes par pièce et par logement

Pour installer une VMC de cuisine de façon conforme, la cuisine impose le débit le plus élevé du logement : 75 m³/h pour une pièce principale, 105 m³/h pour trois pièces principales, 135 m³/h à partir de cinq. Ce débit est le plus contraignant du logement, car la bouche d'extraction de cuisine traite vapeur, odeurs et polluants. En présence d’appareils individuels de réglage, le DTU 68.3 autorise un abaissement entre 20 et 45 m³/h. Vérifiez ce cas avant de dimensionner l’extraction.

Pour la salle de bains et les WC, les minima sont de 15 m³/h dans les logements de une à trois pièces principales, puis 30 m³/h dès que le logement dépasse quatre pièces principales. Chaque bouche d'extraction est appréciée séparément. Dès qu’une pièce de service reçoit une extraction mécanique, toutes les autres doivent être équipées sur le même logement. Vérifiez ce point sur le plan de ventilation.

Spécificités de l'installation d'une VMC double flux

L’ installation d'une VMC double flux demande un plan de réseau validé avant percement. Une fois le plan de réseau validé, définissez chaque emplacement de bouche, percez aux bons diamètres, 80 mm en salle de bains et WC, 125 mm en cuisine, puis raccordez l’ensemble à des gaines isolées, au répartiteur et à l’échangeur. Transmettez un schéma coté avant chantier.

À l’inverse d’une VMC simple flux, la VMC double flux gère à la fois l’insufflation et l’extraction. Les entrées d'air ne se traitent donc pas comme de simples grilles en façade ou en menuiserie. Le DTU impose en pratique d’éviter le court-circuit aéraulique : la distance conseillée entre prise d’air neuf et rejet d'air vicié est de 8 mètres. Dimensionnez cette séparation dès l’implantation extérieure.

VMC hygroréglable A et B : quel système installer

La VMC hygroréglable adapte le débit à l’humidité ambiante. Dans un système de VMC simple flux de type A, seules les bouches d’extraction des pièces humides sont modulées. La VMC simple flux hygroréglable de type B agit aussi sur les entrées d'air, avec une hygrométrie visée entre 40 et 60 %.

À vérifier en priorité quand le projet vise une hygro B : la grille d’entrée d’air doit être modulante. Une grille fixe signale une solution de type A, même si l’extraction est annoncée hygroréglable. Un dossier peut être retourné pour cette seule raison. Contrôlez la membrane hygrosensible sur chaque entrée d’air avant réception de l’ installation d'une VMC.

VMC en appartement et en maison ancienne

Les contraintes ne sont pas les mêmes en appartement et en bâti ancien. Pourtant, le système de ventilation doit respecter les mêmes débits réglementaires. La différence se joue donc sur l’ emplacement des équipements, le passage de chaque conduit et les limites imposées par la copropriété ou par la structure existante.

Solutions adaptées à l'installation en appartement

Pour installer une vmc en appartement sans réseau lourd, plusieurs solutions restent possibles selon la configuration de l’immeuble. La ventilation décentralisée demande une perforation en façade d’environ 20 cm de diamètre, avec un emplacement situé à moins de 2 mètres du sol. À l’inverse d’une vmc simple flux, elle évite un réseau complet, mais reste surtout pertinente dans les petites surfaces sans accès aux combles.

Dans la majorité des cas, la vmc simple flux reste la solution la plus robuste en logement collectif. Vérifiez la possibilité de réutiliser les conduits existants avant de créer un nouveau passage.

• Conduit de cheminée existant : un ancien conduit de diamètre 125 mm peut être réutilisé comme conduit d'extraction après contrôle d’étanchéité.
• Autorisation du syndic : toute ouverture en façade doit être validée par la copropriété avant travaux.
• VMC décentralisée : une perforation par point d’extraction dans les pièces humides, sans réseau de gaines, solution adaptée aux petites surfaces.
• Conduits collectifs : en immeuble, ils doivent être en matériaux incombustibles avec clapet pare-flammes commandé par dispositif thermique à 70 °C.

L’accès aux conduits depuis les parties communes doit rester possible pour la maintenance du caisson et du réseau. Transmettez dans le dossier technique les références des bouches, des entrées d'air et du groupe d'extraction afin de sécuriser les remplacements ultérieurs.

Maintenance et conformité après installation

Pour une installation vmc maison ancienne, la vmc simple flux hygroréglable apporte en moyenne 12 % de gain de chauffage par rapport à un système autoréglable. Ce différentiel compense souvent le surcoût des entrées d'air modulantes : 30 à 70 € par pièce, contre 5 à 10 € pour un modèle de type A. Dimensionnez ce choix selon l’usage réel du logement et l’état de l’enveloppe.

Nettoyez les bouches d’extraction tous les six mois pour limiter l’encrassement. Le groupe d'extraction doit être contrôlé par un professionnel tous les 2 à 3 ans afin d’éviter une dérive de débit. Une note de calcul réglementaire, des plans annotés et une attestation de conformité font souvent la différence entre un dossier accepté et un dossier retourné pour une installation vmc en appartement comme en maison ancienne.
