Sommaire
- Comment fonctionne une VMC double flux
- VMC simple flux ou double flux
- Installer une VMC double flux chez soi
- Dimensionner une VMC double flux
- Entretenir sa VMC pour un air sain
- Foire aux questions
En construction neuve comme en rénovation globale, ce guide présente les éléments techniques et réglementaires nécessaires pour comparer les systèmes, estimer un budget et dimensionner correctement le projet. Consultez également la réglementation détaillée des VMC double flux.
Comment fonctionne une VMC double flux
Une VMC double flux repose sur deux circuits d'air distincts qui traversent un échangeur thermique commun. Ce principe permet de renouveler l'air intérieur sans rejeter directement l'énergie contenue dans la chaleur de l'air extrait. Le fonctionnement d'une VMC double flux conditionne le choix de l'équipement et la demande d'étude, en construction neuve comme en rénovation lourde.

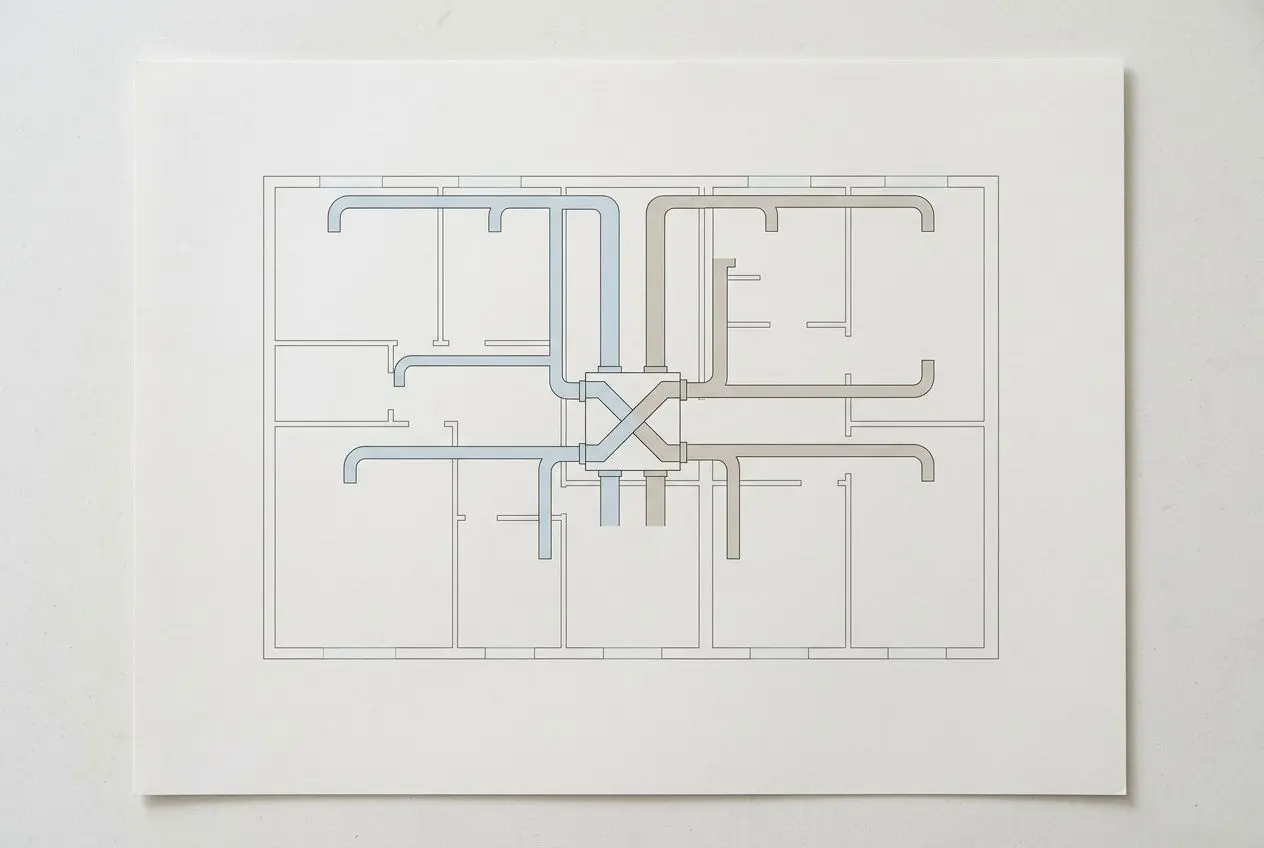

Deux circuits d'air indépendants
La séparation de ces deux circuits interdit tout mélange d'air avant l'échangeur. Le réseau d'extraction collecte l'air vicié dans les pièces de service, tandis que le réseau de soufflage distribue l'air neuf filtré dans les pièces principales. Ces deux flux circulent dans des gaines séparées et ne se rejoignent qu'au niveau de l'échangeur, sans mélange.
- Réseau d'extraction : il collecte l'air vicié de la cuisine, de la salle de bains et des WC, où l'humidité et les polluants se concentrent en priorité.
- Réseau de soufflage : il distribue l'air neuf préchauffé dans le séjour et les chambres, sans grille d'entrée d'air en façade ni courant d'air froid.
- Échangeur thermique : il transfère les calories de l'air extrait vers l'air entrant, sans mélange des deux flux, afin d'assurer la récupération de chaleur.
- Caisson de ventilation : il regroupe l'échangeur, les filtres et les ventilateurs. Son implantation dans un volume isolé et chauffé conditionne les performances réelles.
Les gaines installées dans des zones non chauffées doivent être calorifugées. Sans cette protection, les pertes thermiques réduisent une partie du gain d'énergie attendu. Vérifier le tracé du réseau dès la conception évite des reprises coûteuses après réception.
L'échangeur récupère la chaleur
La définition technique d'une VMC double flux passe par son échangeur, qui distingue ce système d'une VMC simple flux. Les deux flux y circulent dans des canaux distincts; la chaleur passe de l'air chaud extrait vers l'air froid entrant par conduction à travers la paroi, sans contact direct. Un échangeur à contre-courant atteint un rendement de 70 à 90 %, contre 50 à 60 % pour un échangeur à courants croisés.
Le rendement annoncé par le fabricant est mesuré en laboratoire, selon des conditions standardisées. Sur le terrain, il dépend notamment de l'étanchéité à l'air du bâtiment, de la qualité de l'installation et de l'entretien des filtres. La récupération de la chaleur de l'air extrait est plus efficace lorsque l'enveloppe du logement est bien isolée et que les débits sont équilibrés bouche par bouche.
Le bypass améliore le confort d'été
En été, récupérer la chaleur peut devenir un inconvénient : l'air entrant serait réchauffé alors que le logement cherche à se rafraîchir. Le bypass intégré au caisson dévie alors l'air entrant autour de l'échangeur. Celui-ci peut pénétrer à la température extérieure nocturne, sans échange thermique préalable.
Cette fonction de rafraîchissement nocturne reste passive. Elle ne consomme pas d'énergie supplémentaire et ne nécessite pas de climatisation. Son efficacité dépend de l'écart de température entre le jour et la nuit, généralement plus marqué en zone continentale qu'en zone côtière ou très urbaine.
À l'inverse d'une VMC simple flux, l'absence de grilles d'aération en façade améliore le confort acoustique en toute saison. Les bruits de circulation ou de voisinage ne passent plus par les entrées d'air, un avantage appréciable dans les logements exposés à des sources sonores proches. Pour comparer les systèmes hygroréglables et la double flux, consultez les différences entre VMC hygro A et VMC hygro B.
VMC simple flux ou double flux
Choisir entre une ventilation simple flux et une ventilation double flux suppose d’examiner plusieurs paramètres : niveau d’isolation, étanchéité à l’air, budget, place disponible et exigences réglementaires. Les deux systèmes assurent le renouvellement de l’air, mais leurs performances énergétiques et la complexité de leur installation diffèrent nettement.
Des principes de ventilation différents
Une VMC simple flux extrait l’air vicié des pièces humides et laisse entrer l’air neuf par des grilles en façade. Elle ne récupère pas la chaleur de l’air rejeté : l’air chauffé est donc évacué vers l’extérieur à chaque cycle de renouvellement, ce qui augmente les pertes thermiques pendant la saison froide.
Ses bouches d’extraction adaptent leur ouverture à l’humidité; le type B ajoute des entrées d’air hygroréglables dans les pièces principales. Les différences entre VMC hygro A et B sont détaillées séparément : ces modèles ne sont pas des VMC double flux.
| Critère | VMC simple flux hygro B | VMC double flux |
| Récupération de chaleur | Non | Oui, jusqu'à 90 % |
| Filtration de l'air entrant | Limitée (grilles en façade) | Centralisée (filtres F7/G4) |
| Réseaux de gaines | Extraction uniquement | Extraction + insufflation |
| Confort acoustique | Grilles d'entrée en façade | Pas de grille façade |
| Complexité d'installation | Simple | Élevée |
| Adapté à la RE2020 | Selon cas | Oui (neuf, rénovation globale) |
Les avantages de la double flux
Le principe de la double flux repose sur la récupération thermique : l’économie de chauffage atteint environ 15 à 20 % par rapport à une VMC simple flux, selon le logement et le climat. La VMC double flux thermodynamique associe ce dispositif à une pompe à chaleur.
- Air entrant filtré et préchauffé : les filtres haute performance retiennent pollens, spores et particules fines, ce qui améliore la qualité de l'air intérieur des personnes sensibles.
- Économies sur le chauffage : la récupération des calories réduit les besoins de chauffage, avec un retour sur investissement progressif selon le climat et l’isolation.
- Confort thermique et acoustique : l’air insufflé est préchauffé, sans sensation de courant d’air froid, tandis que l’absence de grilles en façade limite les nuisances sonores extérieures.
La consommation électrique d'une VMC double flux atteint environ 400 kWh par an, soit légèrement plus qu’avec une simple flux. Les économies de chauffage peuvent compenser cet écart, à condition que l’enveloppe du bâtiment soit suffisamment étanche et isolée pour permettre à l’échangeur d’atteindre son rendement prévu.
Quelle solution selon le projet
La VMC double flux convient particulièrement à une construction neuve bien isolée ou à une rénovation globale recherchant une performance énergétique élevée. Dès que le logement dépasse un certain niveau d’étanchéité à l’air, les pertes liées au renouvellement deviennent un poste important; l’échangeur peut alors trouver sa pertinence.
La VMC hygro A ou B convient aux rénovations classiques, aux budgets contraints et aux logements où le passage de deux réseaux de gaines est impossible. Le choix entre simple flux et double flux dépend donc des contraintes du bâti autant que des objectifs énergétiques du maître d’ouvrage.
Installer une VMC double flux chez soi
Installer une VMC double flux engage l’ensemble du logement : deux réseaux de gaines, un caisson à implanter, des condensats à évacuer et un équilibrage à réaliser bouche par bouche lors de la mise en service.
Neuf et maison ancienne
Le prix d’une VMC double flux dépend du matériel, du nombre de bouches, des longueurs de réseau, des contraintes de pose, de l’équilibrage et de la main-d’œuvre. Selon le projet, neuf ou rénovation, le coût peut aller du simple au double.
- Construction neuve : c’est le contexte le plus favorable pour intégrer les deux réseaux de gaines dès le gros œuvre, avec un caisson installé dans un volume isolé et chauffé prévu à cet effet.
- Rénovation globale : l’installation reste possible si des combles accessibles, des faux plafonds ou des gaines techniques permettent le passage des conduits d’extraction et d’insufflation.
- Maison ancienne standard : une analyse du bâti est nécessaire pour déterminer l’emplacement du caisson, les trajets de gaines et la solution d’évacuation des condensats.
- Petit logement : l’encombrement des deux réseaux peut devenir une limite, notamment en l’absence de faux plafond ou de volume technique.
Une fois le plan de réseau validé, implantez le caisson dans un volume isolé et chauffé. Les gaines rigides ou semi-rigides sont préférables aux conduits souples : elles réduisent les pertes de charge, résistent mieux dans le temps et facilitent le nettoyage lors des opérations de maintenance. Faire appel à un professionnel qualifié RGE peut aussi ouvrir l’accès aux aides financières disponibles.
Contraintes de pose et de place
La pose d’une VMC double flux exige de coordonner deux réseaux indépendants dans le logement. La complexité est donc supérieure à celle d’une VMC simple flux. Chaque réseau doit être dimensionné séparément et tracé avec le moins de coudes possible.
- Évacuation des condensats : l’échangeur produit de la condensation lorsque l’air chaud extrait refroidit. Prévoyez une évacuation raccordée à un siphon dès la pose.
- Accessibilité du caisson : les filtres, l’échangeur et les réglages doivent rester accessibles après l’installation, sans démontage de cloisons ni d’éléments de second œuvre.
- Calorifugeage des gaines : tout conduit situé hors volume chauffé doit être isolé thermiquement afin de limiter les pertes et la condensation dans le réseau.
L’équilibrage des débits s’effectue lors de la mise en service, bouche par bouche, sur les deux réseaux. Un écart entre extraction et insufflation peut provoquer des surpressions, du bruit et une baisse des performances. C’est à cette étape que les choix de dimensionnement sont validés.
La VMC double flux autoréglable maintient des débits fixes définis lors de la pose. À l’inverse, la VMC double flux hygroréglable adapte les débits au taux d’humidité mesuré en continu. Cette modulation limite la surventilation et peut réduire les besoins de chauffage en hiver. Pour évaluer les formules d’accompagnement disponibles, consultez les offres d’études VMC double flux.
Prix et rentabilité du projet
La consommation électrique d’une VMC double flux est d’environ 400 kWh par an. Elle est légèrement supérieure à celle d’une VMC simple flux, mais il faut la comparer aux économies de chauffage liées à la récupération thermique : celles-ci peuvent atteindre 15 à 20 % selon les conditions d’usage et l’étanchéité du bâtiment.
Un filtre encrassé réduit le débit, augmente la consommation électrique du ventilateur et dégrade le rendement de l’échangeur. Intégrez au budget le remplacement des filtres, à environ 20 € l’unité, tous les 6 à 12 mois.
Dimensionner une VMC double flux
Un équipement surdimensionné augmente la consommation, le bruit et l’assèchement de l’air. À l’inverse, un système sous-dimensionné renouvelle mal l’air et peut favoriser l’humidité dans les pièces de service.

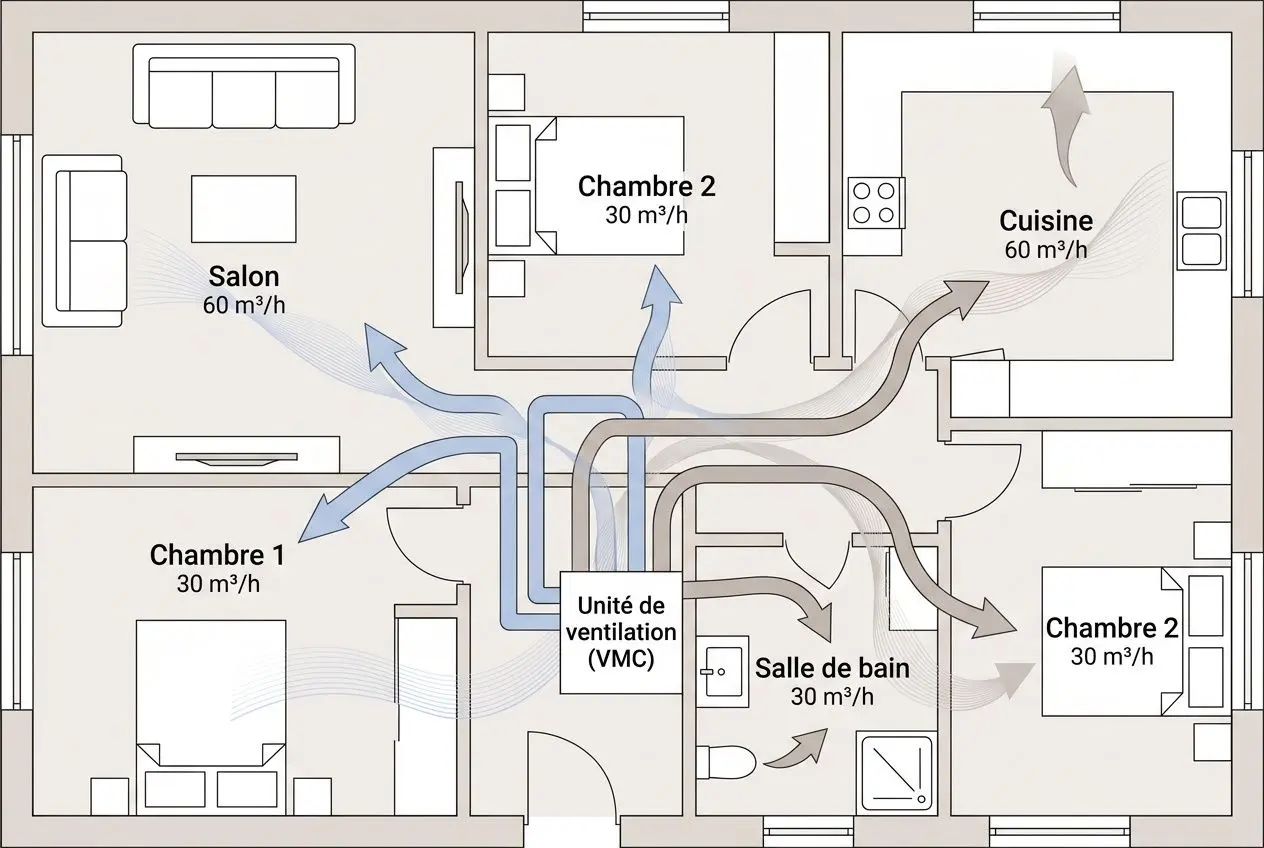

Comment calculer les débits d’une VMC
Le dimensionnement repose sur les débits réglementaires du DTU 68.3 et de l’arrêté du 24 mars 1982. Ces textes fixent des valeurs minimales par pièce de service selon le nombre de pièces principales du logement. Un calcul de débit de VMC double flux rigoureux reprend chaque bouche, puis vérifie l’équilibre entre le débit total extrait et le débit total soufflé.
- Logement de 1 pièce principale : cuisine 75 m³/h en pointe, salle de bains 15 m³/h, WC 15 m³/h; une sortie commune est admise si les deux pièces sont contiguës.
- Logement de 3 pièces principales : cuisine 105 m³/h, salle de bains 15 m³/h, WC 15 m³/h; la progression concerne d’abord le débit de la cuisine.
- Logement de 5 pièces principales ou plus : cuisine 135 m³/h, salle de bains 30 m³/h, WC 30 m³/h, avec un débit total extrait minimal de 135 m³/h.
- Hotte raccordée : un débit réduit en cuisine peut être admis selon l’efficacité de la hotte et le nombre de pièces principales, jusqu’à une plage comprise entre 20 et 45 m³/h.
Un caisson surdimensionné augmente les vitesses d’air dans les conduits au-delà des seuils prévus par le DTU 68.3 : 4 m/s dans la partie logement, 5 m/s dans les conduits verticaux et 6 m/s dans les conduits horizontaux. Ces dépassements provoquent du bruit et des pertes de charge excessives. Vérifiez ces vitesses en priorité : la conformité se joue sur ce point lors d’un contrôle réglementaire.
Équilibrer les réseaux de conduits
Une fois les débits calculés, l’équilibrage du réseau devient l’opération déterminante. Le réseau d’insufflation et celui d’extraction se règlent séparément, puis se coordonnent pour maintenir une légère dépression dans les pièces de service. L’air circule ainsi des pièces principales vers les pièces humides. Les déséquilibres détectés à cette étape réduisent les interventions correctives après la première mise en route.
Les pertes de charge de chaque branche se calculent à partir des longueurs, des coudes, des raccords et de la nature des conduits. L’étude technique précise aussi les diamètres, le tracé des réseaux et le réglage des régulateurs de débit. La validation du plan avant la pose assure une installation conforme dès la première mise en route.
Respecter le DTU de ventilation double flux
Le DTU 68.3, référence technique obligatoire depuis 2013, comporte une partie consacrée aux installations de VMC double flux. Il encadre les vitesses d’air, les pressions de référence et les conditions de mise en œuvre. La dépression de référence est de 20 Pa dans le logement, augmentée de 20 Pa pour l’effet du vent et de 20 Pa supplémentaires lorsqu’un obstacle se trouve à moins de 8 m du rejet horizontal.
En construction neuve soumise à la RE2020 depuis le 1er janvier 2022, le dimensionnement du réseau doit également tenir compte du niveau d’étanchéité à l’air visé par la réglementation. Ce paramètre influence directement le choix du caisson et les sections de gaines.
Entretenir sa VMC pour un air sain
La qualité de l'air intérieur d'un logement équipé d'une VMC double flux dépend autant de l'entretien que des performances initiales de l'équipement. Un filtre encrassé réduit le débit d'air neuf, dégrade le rendement de l'échangeur et peut favoriser les moisissures dans les gaines.
Filtres et entretien régulier
Savoir comment dimensionner une ventilation double flux ne suffit pas si l'entretien n'est pas planifié dès le départ. Un filtre F7 encrassé sur l'insufflation réduit la qualité de l'air soufflé, comme un mauvais dimensionnement initial. Contrôlez les filtres et remplacez-les tous les 6 à 12 mois, voire plus souvent dans un environnement poussiéreux ou fortement pollué, afin de conserver une filtration efficace.
- Filtres d'insufflation (F7) : ils retiennent les particules fines, les pollens et les spores de moisissures. Leur remplacement constitue la première opération de maintenance, à environ 20 € l'unité.
- Filtres d'extraction (G4) : ils protègent l'échangeur de l'encrassement côté air vicié. Un encrassement rapide signale souvent une cuisine ou une salle de bains mal ventilée.
- Inspection du caisson : elle est recommandée tous les deux ans pour vérifier l'état de l'échangeur, l'absence de dépôts et le bon fonctionnement des ventilateurs.
Le nettoyage des bouches et de l'échangeur complète celui des filtres. Les conduits peuvent être nettoyés jusqu'à tous les dix ans, selon le niveau de filtration et l'environnement du logement.
La VMC double flux Aldes, comme d'autres équipements du marché, propose des kits de filtres référencés à commander directement.
Choisir une VMC double flux performante
Le choix d'une VMC double flux repose sur des critères de certification vérifiables. La norme NF 205 exige un rendement supérieur à 90 % et une consommation inférieure à 50 W-Th-C, tandis que la certification Passive House impose un rendement minimal d'environ 84 % et une consommation proche de 0,30 Wh/m³. Pour l'éligibilité aux certificats d'économies d'énergie en maison individuelle, l'échangeur doit afficher une efficacité d'au moins 85 % et la consommation totale des ventilateurs ne doit pas dépasser 80 W. Un surdimensionnement peut provoquer un assèchement de l'air et une surconsommation : dimensionnez au plus juste.
La VMC double flux en RE2020
La VMC double flux RE2020 est couramment retenue en construction neuve. Elle assure le renouvellement permanent de l'air tout en limitant les déperditions thermiques liées à la ventilation. Depuis le 1er janvier 2022, la RE2020 impose d'intégrer l'étanchéité à l'air dans le dimensionnement du réseau, ce qui rend l'étude technique préalable indispensable.
La performance réelle d'une VMC double flux dépend autant de la qualité de l'installation que du rendement théorique de l'échangeur. Un caisson certifié, mal posé ou mal équilibré, n'atteindra pas ses objectifs. Pour installer une VMC double flux dans le cadre de la RE2020, équilibrez les débits d'insufflation et d'extraction, puis contrôlez le flux d'air dans des volumes et des pressions maîtrisés, conformément à l'étude du réseau prévue par le DTU 68.3.
Foire aux questions
Quels sont les inconvénients d'une VMC double flux ?
L'installation d'une VMC double flux est plus complexe que celle d'une VMC simple flux. Elle demande deux réseaux de gaines distincts dans le logement, un caisson placé dans un volume isolé et chauffé, ainsi qu'une évacuation des condensats. L'encombrement des conduits devient particulièrement contraignant dans un petit logement ou lors d'une rénovation sans faux plafond ni combles accessibles.
La consommation électrique d'une VMC double flux atteint environ 400 kWh par an, soit légèrement plus qu'avec une simple flux. Les filtres doivent aussi être remplacés tous les 6 à 12 mois afin de préserver la qualité de l'air et le rendement de l'échangeur.
Est-il possible d'installer une VMC double flux dans une maison ancienne ?
Oui, à condition d'étudier la faisabilité avant tout achat de matériel. Pour installer une VMC double flux, la maison doit permettre le passage de deux réseaux de gaines séparés : combles accessibles, faux plafonds ou gaines techniques. Il faut également prévoir un emplacement adapté pour le caisson et une évacuation des condensats.
Dans un bâtiment peu étanche à l'air, le rendement réel de l'échangeur diminue. L'intérêt économique du système peut alors être inférieur à celui d'une VMC hygro B, moins coûteuse à installer.
Quelle est la différence entre une VMC et une VMC double flux ?
Le terme VMC désigne tout système de ventilation mécanique contrôlée, qu'il soit simple flux ou double flux. Une VMC simple flux extrait l'air vicié et fait entrer l'air neuf par des grilles en façade, sans récupération de chaleur.
Une VMC double flux ajoute un échangeur thermique. Celui-ci transfère les calories de la chaleur de l'air extrait vers l'air neuf entrant, sans mélanger les deux flux. Ce principe de récupération limite les déperditions thermiques liées au renouvellement d'air et contribue à la qualité de l'air intérieur grâce à une filtration centralisée sur les deux circuits.
