Le calcul de la VMC d'une maison part des pièces qu'elle contient, pas de sa surface. Ce guide détaille la lecture de la table réglementaire pièce par pièce, des exemples chiffrés pour 100 et 150 m², puis le dimensionnement du réseau et du caisson. Il se termine par la note de calcul et les contrôles exigés en RE2020.

Comment calculer les débits de VMC par pièce ?

Le calcul du débit suit un ordre fixe : d'abord le décompte des pièces, ensuite la lecture des débits d'extraction de référence, enfin la distinction avec les débits réduits. Chaque étape repose sur l'arrêté du 24 mars 1982 relatif à l'aération des logements.

Compter les pièces principales et les pièces de service

Tout commence par le nombre de pièces principales. Le séjour et les chambres en font partie. La cuisine, les salles d'eau et les WC forment les pièces de service, aussi appelées pièces humides, où se trouvent les points d'extraction.

• Séjour et chambres : chacun compte pour une pièce principale.
• Séjour-chambre sans cloison : l'ensemble compte comme deux pièces principales, selon l'arrêté du 24 mars 1982.
• Cuisine, salles d'eau, WC : exclus du décompte, ils reçoivent chacun une bouche d'extraction.
• Plusieurs WC : ils relèvent de la catégorie « WC multiples », même si l'un se trouve dans une salle d'eau.

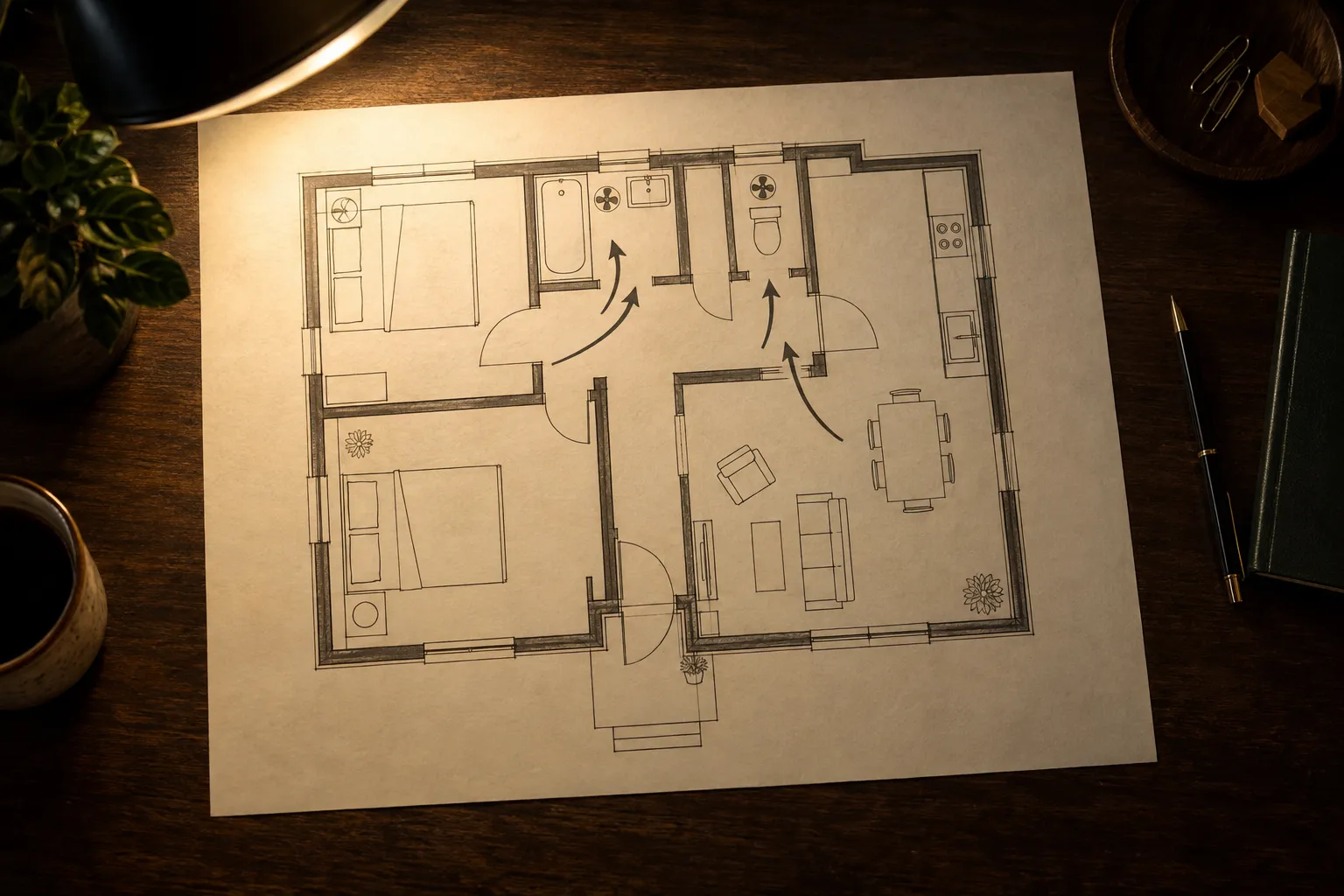

Les deux comptages jouent des rôles distincts. Le nombre de pièces principales fixe la ligne du tableau, tandis que le nombre réel de cuisines, de salles d'eau et de WC fixe les points d'extraction à prévoir. Un calcul de débit de VMC fiable croise donc les deux : relevez-les séparément sur le plan.

Lire les débits d'extraction réglementaires

L'article 3 de l'arrêté fixe les débits réglementaires que chaque dispositif doit pouvoir atteindre. Pour la bouche cuisine, ils vont de 75 m³/h pour 1 pièce principale à 135 m³/h dès 5 pièces. Ces valeurs ne sont pas nécessairement permanentes, ni atteintes simultanément.

La salle de bains passe de 15 à 30 m³/h dès 3 pièces principales, alors qu'une autre salle d'eau reste à 15 m³/h. Un WC unique appelle 30 m³/h dès 4 pièces. Exception notable : dans un logement d'une seule pièce principale, une salle de bains et un WC contigus peuvent partager une extraction de 15 m³/h.

Pièces principales	Cuisine	Salle de bains ou douche	Autre salle d'eau	WC unique	WC multiples (chacun)
1	75 m³/h	15 m³/h	15 m³/h	15 m³/h	15 m³/h
2	90 m³/h	15 m³/h	15 m³/h	15 m³/h	15 m³/h
3	105 m³/h	30 m³/h	15 m³/h	15 m³/h	15 m³/h
4	120 m³/h	30 m³/h	15 m³/h	30 m³/h	15 m³/h
5 et plus	135 m³/h	30 m³/h	15 m³/h	30 m³/h	15 m³/h

Distinguer les débits réduits des valeurs de référence

Sous conditions de réglage, l'article 4 autorise des débits réduits. Le débit minimum total vaut 35, 60, 75, 90, 105, 120 et 135 m³/h pour 1 à 7 pièces principales. En cuisine, le débit réduit minimal est de 20 m³/h pour 1 pièce et de 30 m³/h pour 2 pièces. Il atteint 45 m³/h à partir de 3 pièces.

Avec une modulation automatique autorisée, ces minima totaux descendent à 10, 10, 15, 20, 25, 30 et 35 m³/h. Sur une VMC hygroréglable, le débit dépend du régime, du système et de son Avis Technique. Une mesure instantanée en cuisine inférieure à la valeur de la réglementation ne prouve donc pas un mauvais réglage. Le calculateur de débit VMC pour maison de Vmc-conforme restitue ces valeurs de référence pièce par pièce.

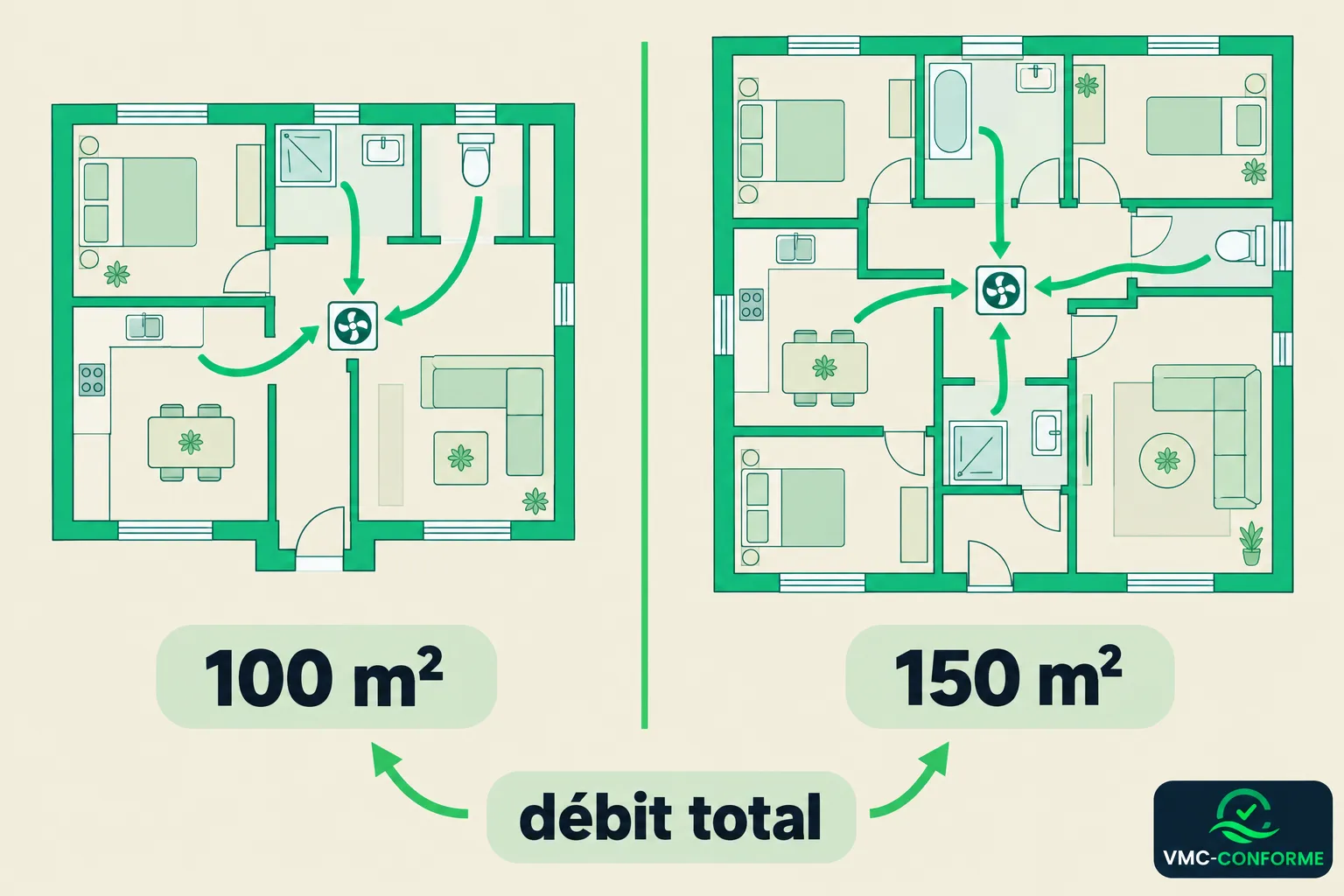

Quels débits pour une maison de 100 ou 150 m² ?

Appliquée à des maisons réelles, la table donne des sommes très différentes à surface proche. Les exemples ci-dessous additionnent les valeurs de référence comme si elles étaient simultanées. Ils montrent aussi ce que ce total ne dit pas encore.

Exemples pour une maison de 100 m²

Prenez une maison de 100 m² avec 4 pièces principales, une cuisine, une salle de bains et un WC unique. Le débit cuisine de référence est de 120 m³/h, auquel s'ajoutent 30 m³/h en salle de bains et 30 m³/h au WC.

• Configuration de base : 120 + 30 + 30, soit 180 m³/h en valeurs simultanées.
• Avec une seconde salle d'eau : une extraction de 15 m³/h s'ajoute, soit 195 m³/h au total.
• Somme des bouches : elle ne correspond pas au débit à lire sur la fiche d'un caisson.

Le caisson se choisit une fois les régimes de fonctionnement et les pertes de charge du réseau déterminés.

Exemple pour une maison de 150 m²

Une maison de 150 m² avec un séjour, 5 chambres, une cuisine, deux pièces d'eau et deux WC séparés compte 6 pièces principales. Elle appelle 135 m³/h en cuisine, puis 30 m³/h dans la première salle de bains. S'y ajoutent 15 m³/h pour l'autre salle d'eau et 15 m³/h par WC, soit 210 m³/h. Le volume d'une chambre de 12 m² sous 2,5 m de plafond atteint 30 m³, mais ce chiffre ne fixe pas son débit. Sous un plafond mansardé ou autour d'une mezzanine, relevez chaque hauteur réelle plutôt qu'une hauteur unique.

Pourquoi la surface seule ne suffit-elle pas ?

À superficie identique, le nombre de chambres, de salles d'eau et de WC modifie le débit d'extraction de référence. Le calcul français ne repose sur aucun ratio en m³/h par m².

La relation physique Q = n × V, où n est un taux de renouvellement et V un volume, sert à certains calculs de conception. Un taux choisi arbitrairement ne remplace pas pour autant les débits fixés pour les logements.

Le calculateur gratuit de Vmc-conforme applique la table réglementaire sans interpolation. Son résultat ne remplace pas le dimensionnement du réseau.

Comment dimensionner le réseau et le caisson ?

Une fois les débits par bouche connus, le calcul de dimensionnement VMC porte sur le système, le tracé des gaines et le choix du ventilateur. Chaque étape conditionne la suivante, jusqu'au point de fonctionnement du caisson.

Définir le système et le cheminement de l'air

En simple flux, l'air neuf entre par les entrées d'air des pièces principales, traverse les circulations, puis sort par les bouches d'extraction des pièces de service. Ce balayage de l'air intérieur suppose des passages sous les portes : Promotelec indique 2 cm sous une porte desservant seule la cuisine et 1 cm dans les autres cas.

Le type de VMC modifie le calcul d'une installation simple flux. Une VMC autoréglable fonctionne à débits constants. En simple flux hygroréglable de type A, seules les bouches d'extraction sont hygroréglables. En type B, les entrées d'air le sont aussi, selon l'Avis Technique du système. À l'inverse, une VMC double flux insuffle l'air neuf dans les pièces principales : le calcul du débit de la VMC double flux porte sur deux réseaux, leurs pertes et leur équilibrage.

Tracer les gaines et calculer leurs pertes de charge

Le relevé du réseau précède tout calcul. Il couvre les niveaux, l'emplacement du caisson et du rejet, puis, branche par branche, les longueurs, le diamètre, les coudes, les tés et les changements de section des conduits.

À débit donné, une section trop petite accélère l'air, selon v = Q/A, et augmente la résistance. Les pertes de charge d'une branche cumulent pertes linéaires, singularités et terminaux. Les conduits rigides limitent ces pertes. Les conduits souples doivent rester tendus, sans réduction de section. Le NF DTU 68.3 encadre ce travail : sa partie simple flux, publiée en juin 2013, a été amendée en novembre 2017.

Choisir le caisson au bon point de fonctionnement

Le parcours le plus défavorisé fixe la pression à fournir au débit visé. Le caisson de VMC se valide donc sur sa courbe débit/pression, jamais sur son seul débit maximal. La puissance d'une VMC annoncée sur la fiche ne suffit pas à la sélectionner.

Une fois le point retenu, le dimensionnement vérifie les plages de pression des bouches sur les parcours favorisés et défavorisés. Les débits prévus doivent rester atteignables dans tout le réseau.

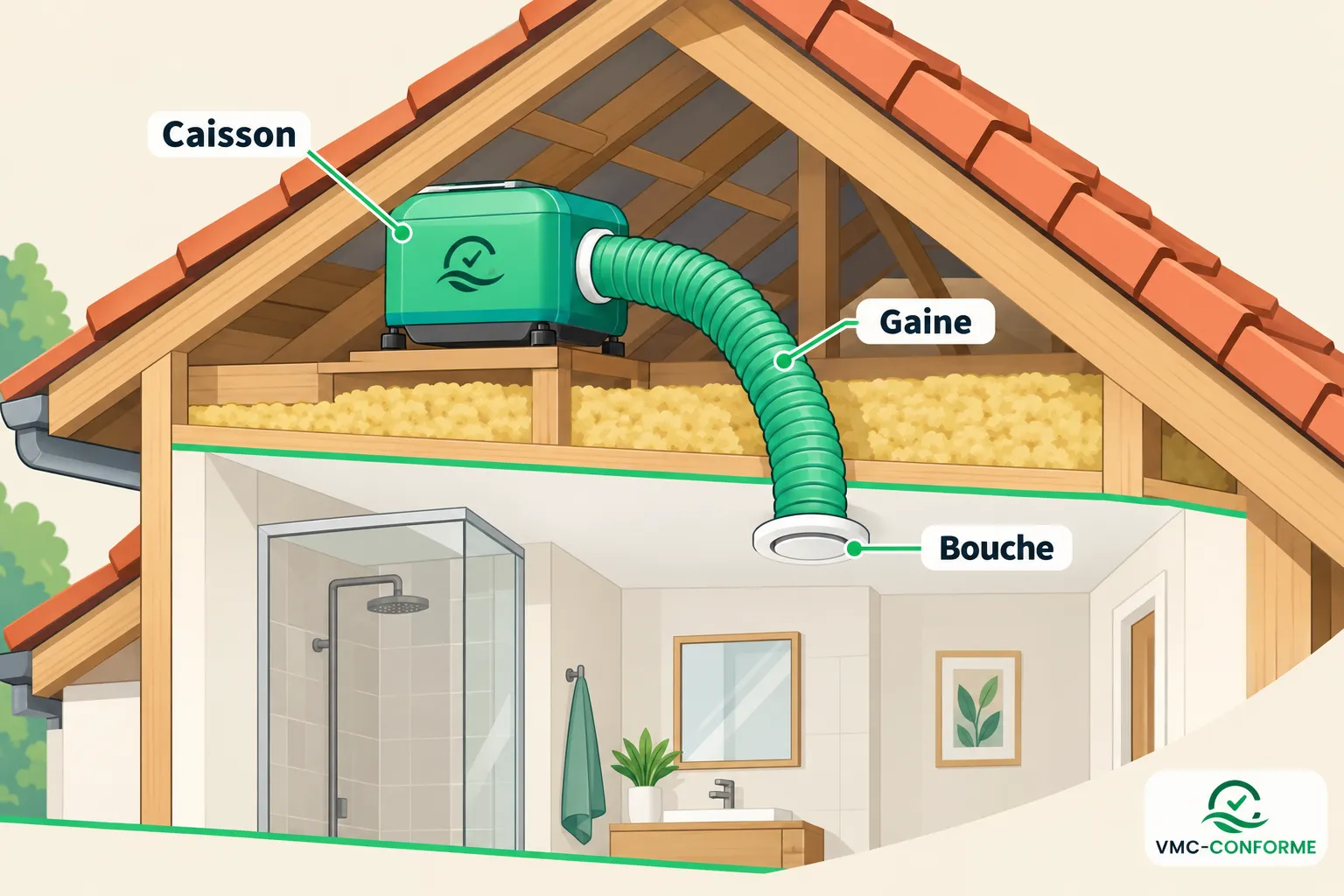

Le dimensionnement VMC simple flux traite aussi la mise en œuvre. Un caisson en combles ou en faux plafond reste accessible pour l'entretien. Le dimensionnement de la VMC en RE2020 peut en outre prescrire l'étanchéité du réseau, l'isolation des conduits en volume non chauffé et la maîtrise du bruit.

Comment justifier et vérifier le dimensionnement en RE2020 ?

En maison neuve, le calcul doit se retrouver dans un dossier lisible, puis dans l'installation posée. La conformité se joue sur la cohérence entre l'étude, le calcul thermique et le contrôle final.

Constituer la note de calcul et les plans

Une étude de dimensionnement exploitable identifie le système retenu et les débits par point d'extraction et par régime. Sa note de calcul présente les pertes de charge de chaque parcours, la branche défavorisée, les plages des bouches et le point débit/pression du ventilateur. Le plan annote les bouches, les longueurs et les diamètres.

• Essentiel, 249 € TTC par étude : dimensionnement simplifié d'un logement individuel en simple flux, note de calcul et plans annotés.
• Signature, 449 € TTC par étude : les livrables d'Essentiel, plus des fiches techniques et 3 révisions.
• Partner, 690 € TTC par mois : jusqu'à 5 études mensuelles avec les livrables de Signature.

Chacune des formules d'étude VMC de Vmc-conforme inclut une attestation de conformité. Un logiciel de fabricant reste recevable s'il respecte les règles du DTU et du CPT, selon la FAQ officielle RE2020 094. Une dispense de calcul fondée sur un Avis Technique exige de prouver ses conditions, et un plan filaire reste obligatoire, selon la FAQ 065.

Relier l'étude VMC aux exigences RE2020

La RE2020 s'applique aux maisons individuelles neuves concernées depuis le 1er janvier 2022. Elle ne remplace pas l'arrêté du 24 mars 1982 : les débits du calcul Bbio proviennent de cet arrêté, modifié par celui du 28 octobre 1983.

Le calcul RE2020 intègre aussi le type de ventilation et la puissance de ses auxiliaires. Ces hypothèses doivent rester cohérentes avec l'installation réalisée, pour que la maison livrée corresponde à la maison calculée.

Cette cohérence est contrôlée. Depuis le 1er janvier 2022, l'article 20 de l'arrêté du 4 août 2021 impose la vérification du système et la mesure de ses performances par une personne reconnue compétente.

Contrôler l'installation après la pose

Le protocole Ventilation RE2020 de juin 2022 commence par une pré-inspection des plans, du descriptif et de l'étude. Suivent des vérifications fonctionnelles et des mesures aux bouches, en débit ou en pression selon la technologie, d'après les FAQ 053 et 055. Rapprochez les références posées de l'étude : un changement de caisson peut imposer son actualisation, selon la FAQ 095.

Un seul point obligatoire non conforme rend tout le système non conforme. La FAQ officielle RE2020 082 prévoit alors des corrections, une nouvelle vérification et un nouveau rapport. Sans correction, l'attestation à l'achèvement mentionne la non-conformité.
